야스카와 서보팩 동작불능 수리하기~ YASKAWA SERVOPACK SGDV-120A01A002000

#야스카와드라이버수리



서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍

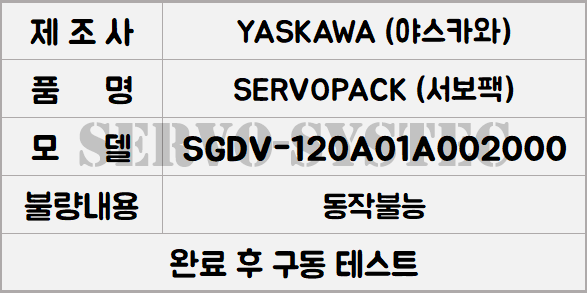

⭐ 모델:YASKAWA SERVOPACK ⭐

⭐ 품번:SGDV-120A01A002000 ⭐

최근 이 서보팩에서 전원 인가 시 동작 불능 및 알람 발생으로 점검을 진행하였습니다 간헐적인 출력 불안정이나 모터가 구동되지 않는 현상도 관찰되었습니다

정밀 점검 결과 서보팩 내부의 전력 변환부 손상이 확인되었습니다 특히 입력단의 컨버터 부품이나 출력단의 IGBT 모듈이 소손되거나 열화된 상태였습니다

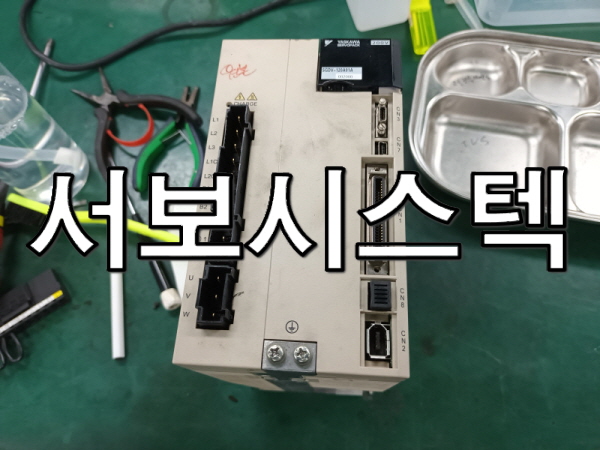

<입고>







주회로 평활 콘덴서의 용량 저하도 동반되어 전원 공급이 불안정해지고 드라이브의 정상적인 기동이 이루어지지 못하여 오류가 발생한 것으로 파악되었습니다

수리 작업에서는 손상된 전력 변환부의 파워 소자들 및 열화된 평활 콘덴서들을 신품으로 교체하였습니다

손상 부위 주변의 회로 기판 상태를 점검하고 탄화된 부분을 세척 처리하였습니다 서보팩 내부 전체의 먼지 및 이물질을 깨끗하게 클리닝하여 열 관리 효율을 높였습니다

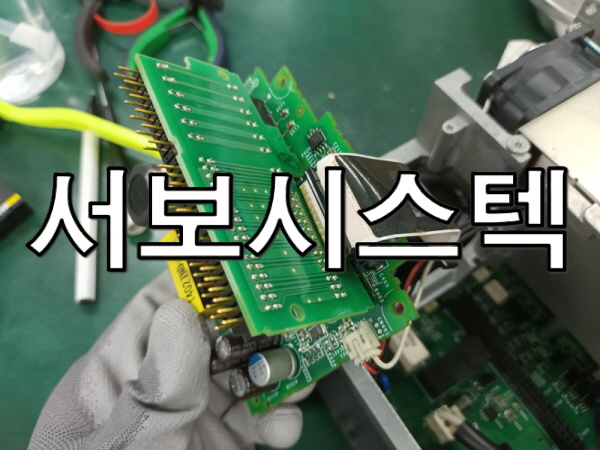

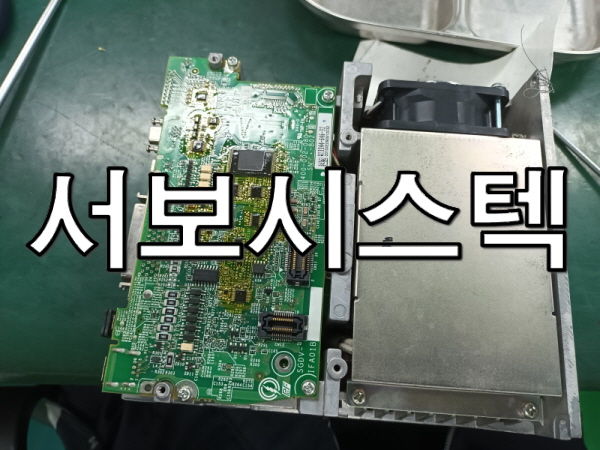

<내부보드>



수리 후 정상적인 전원 인가 및 오류 없이 대기 상태로 진입하는 것을 확인하는 테스트를 완료하였습니다

이후 실제 서보모터를 연결하여 부드러운 구동 및 정상적인 속도 위치 제어가 이루어짐을 검증하였습니다 장시간 연속 구동 시험을 통해 안정적인 동작을 확보하였습니다

이제 장비가 완벽하게 복구되었습니다





---

📢 구동 테스트 영상 📢

---
