야스까와서보팩수리 통신 불량 SGD7S-1R6A00A002 ㅣ SGDB-10ADG 야스카와드라이버수리 과전압 알람

#야스까와서보팩수리

SGD7S‑2R8A00A002,SGD7S‑5R5A00A002,SGD7S‑7R6A00A002



서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍









<앰프 입고>

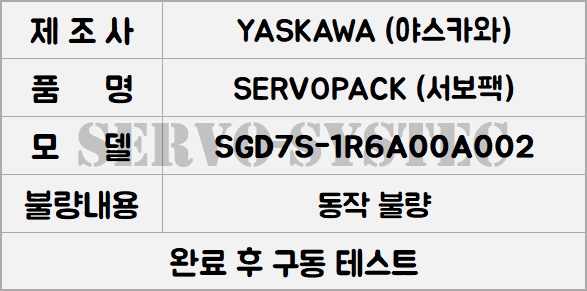

SGD7S-1R6A00A002



제품 SGD7S-1R6A00A002 야스까와 서보팩이 수리 의뢰 들어왔습니다

전원 인가 시 동작 불능 또는 특정 오류 코드 발생 문제➡️점검을 진행
간헐적인 동작 불안정이나 시스템과 통신 불량 현상도 관찰🔎
정밀 점검 결과 서보팩 내부 전력 변환부 손상이 확인✔️
특히 전원 공급 회로 부품이 소손되거나 열화 된 상태, 주 회로 평활 콘덴서 용량 저하도 동반됨





이로 인해 전원 공급이 불안정해지고 정상적인 전력 변환이 이루어지지 않아 동작 불능 또는 오류가 발생한 것으로 파악되었습니다.✅  수리 작업에서는 손상된 전력 변환부 파워 소자들을 교체하고 관련 회로를 보수하였습니다. 열화 된 평활 콘덴서들을 신품으로 교체하여 전원 안정성을 확보하였습니다. 손상 부위 주변 회로 기판 상태를 점검하고 탄화된 부분을 세척 처리하며 저항, 다이오드, 코일, 라인 드라이버 외 부품들도 점검했습니다 또한 제품 내부 전체 먼지 및 이물질을 깨끗하게 클리닝하여 열 관리 효율을 높였습니다.🫧



<앰프 내부 분해>



수리 후 정상적인 전원 인가 및 오류 없이 대기 상태로 진입하는 것을 확인하는 테스트를 완료하였습니다. 이후 실제 서보모터를 연결하여 부드러운 구동 및 정상적인 속도·위치 제어가 이루어짐을 검증하였습니다. 장시간 연속 구동 시험을 통해 안정적인 동작을 확보하였습니다.
이로써 수리를 완료하였습니다. 감사합니다.









🛠️수리작업

• 손상된 전력 변환부 파워 소자들 교체➡️관련된 회로 보수
• 열화 된 평활 콘덴서들 교체💫
• 손상 부위 주변 회로 기판 상태 점검 및 탄화된 부분 세척🧼
• 내부 먼지 및 이물질 클리닝🫧
• 📢테스트 진행









🤖 전원 테스트 영상 🤖





















🟥🟥🟧🟧🟨🟨🟩🟩🟦🟦🟪🟪 - - - - 🔴🔴🟠🟠🟡🟡🟢🟢🔵🔵🟣🟣

🔴🔴🟠🟠🟡🟡🟢🟢🔵🔵🟣🟣 - - - - 🟥🟥🟧🟧🟨🟨🟩🟩🟦🟦🟪🟪





















#야스카와드라이버수리

SGDB-20ADG,SGDB-30ADG,SGDB-44ADG









제품 외관

SGDB-10ADG 서보드라이버수리 서보드라이버전문수리

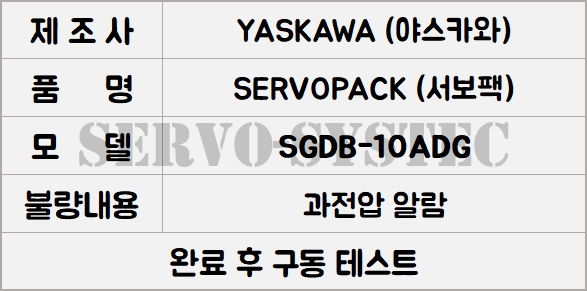

품명: YASKAWA SERVOPACK      모델: SGDB-10ADG

해당 제품은 3AC 220V 입력에 0.85kW 출력 사양 제품으로, 고장 문제점은 과전압 알람 발생이었습니다.



제품 내부



제품을 받아 전원을 인가해 보니 동일한 알람이 재현되었으며, 커버를 열어 내부를 확인해 보니 오일 유입이 다량으로 확인되었습니다. 보드들을 분해한 뒤 정상 제품과 교차 검증을 진행하면서 불량 원인을 추적하였고, 그 과정에서 고장이 난 부품들을 찾아 신품으로 교체해 주었습니다.



냉각팬



또한 냉각팬 역시 고장 난 상태여서 신품으로 교체하였으며, 라인 리시버, 시멘트 저항, 포토커플러, CT 센서, 릴레이 같은 주기성 부품들을 모두 오버홀해 주고 PCB 클리닝까지 완료했습니다.



보드 분해



수리된 서보팩에 전원을 넣어 테스트해 보니 알람이 클리어 되었고 모터도 부드럽게 잘 동작합니다.





🤖 파워 테스트 영상 🤖
