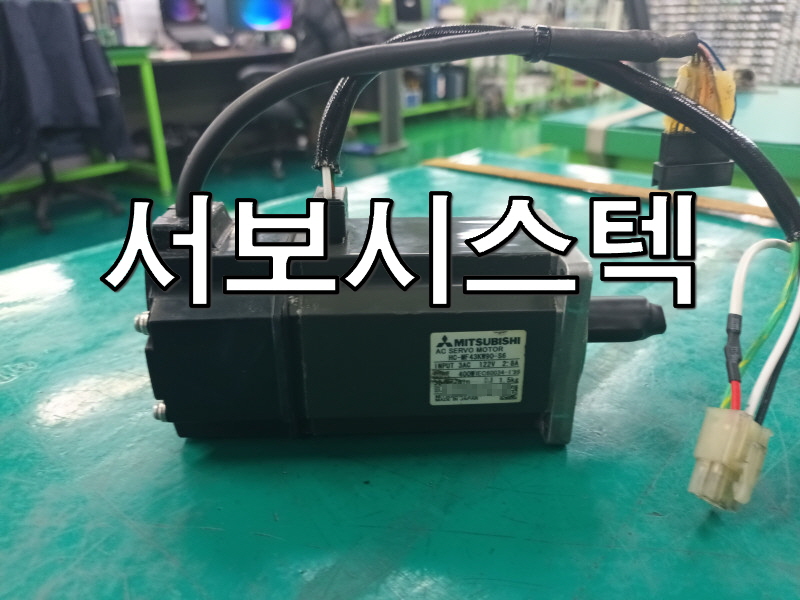

안녕하십니까. 이번에 당사로 입고된 장비는 MITSUBISHI AC SERVO MOTOR HC-MF43KW90-S6 모델입니다.
122V, 2.8A 입력에 400W 출력, 최대 3000RPM을 자랑하는 고성능 AC 서보 모터입니다.

해당모델은 오일 유입, 오일 침투, 절연 저하, 권선 오염 등의 문제로, 점검과 수리 요청이 빈번하게 발생합니다.

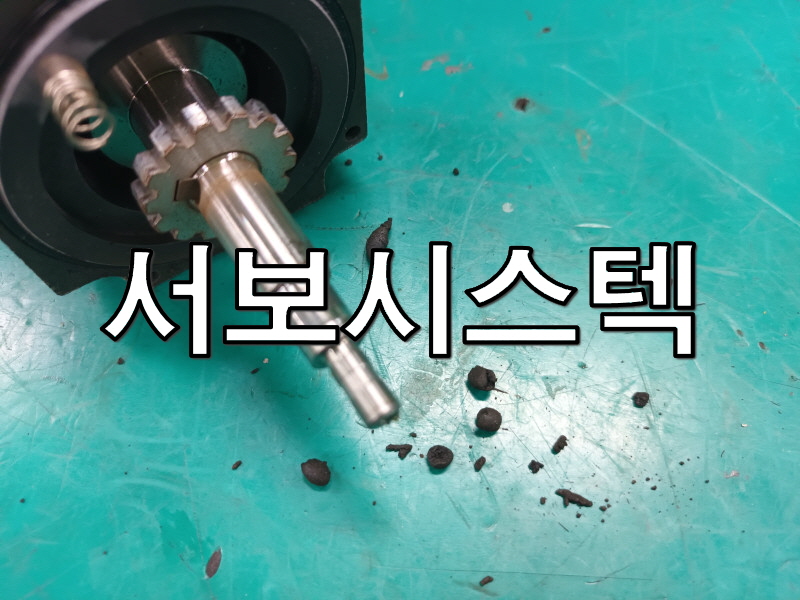

정밀 점검 결과, 전면부로 오일이 침투하여 구동에 제한이 발생하는 문제로 입고되었으며,
내부로 침투한 이물질(오일) 때문에 정밀 제어의 핵심인 엔코더와 회전체인 전·후면 베어링까지 손상된 복합적인 문제가 확인되었습니다.

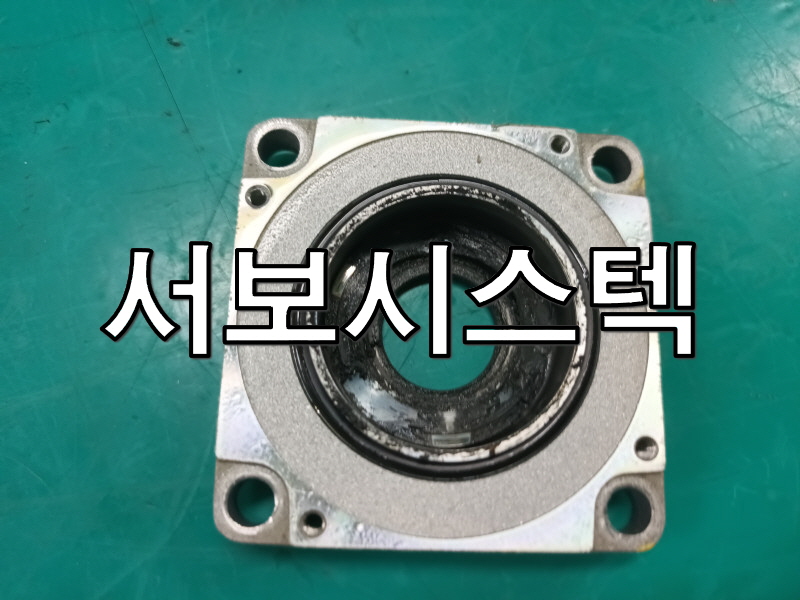

전면부에서 시작된 오일 침투는 단순한 외부 오염을 넘어 모터 내부로 깊숙이 스며들어, 윤활 방해 및 오염 물질을 발생시켰습니다.





<입고>





특히 엔코더에 침투하여 정밀 신호 전달 기능을 마비시키고 전·후면 베어링의 마찰을 증가시켜 조기 손상으로 이어지는 치명적인 연쇄 반응을 일으켰습니다.

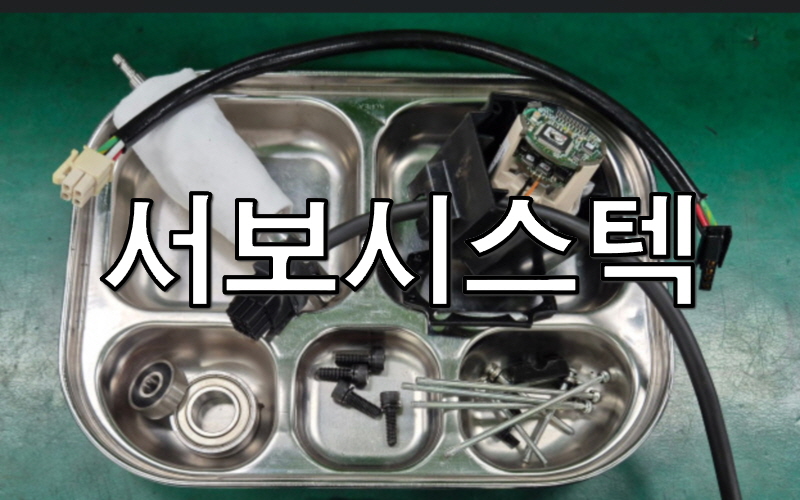

먼저 전면부 오일 침투의 원인을 철저히 진단하고, 모터 내부의 모든 유입 오일과 이물질을 특수 세정 작업을 통해 완벽하게 제거했습니다.

기능이 저하된 엔코더는 정밀 수리 또는 교체를 통해 제어 시스템의 핵심 기능을 재확립했으며,
손상된 전·후면 베어링은 모두 고품질 신품으로 교체하여 부드럽고 정숙한 회전 성능을 복원했습니다. 이로써 모터의 구동 제한 문제를 근본적으로 해결했습니다.

오일 침투로 인한 문제점 없이 흔들림 없는 안정적인 회전과 오차 없는 정밀 제어 능력을 완벽하게 회복했습니다.
기존의 구동 제한 및 복합적인 내부 손상 문제들이 깨끗이 해소되어, 모터 본연의 최적 성능이 재현되었습니다.

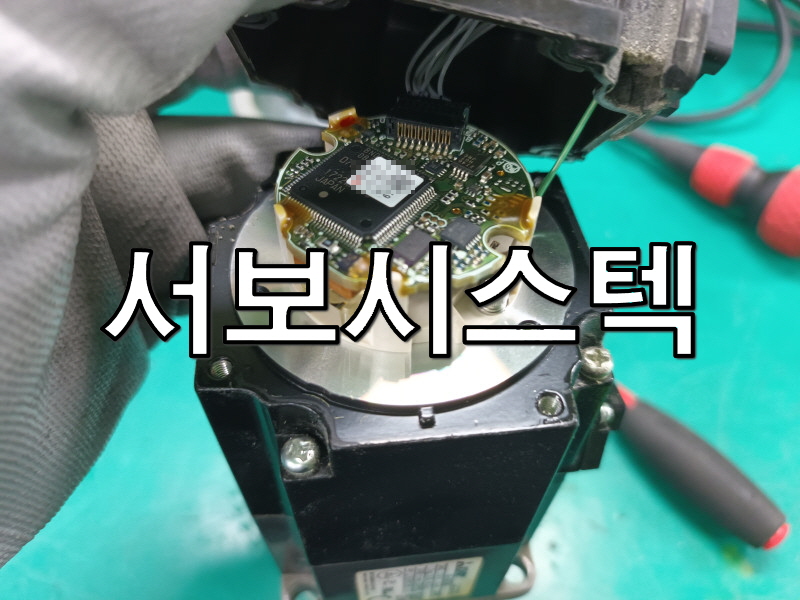

<엔코더분해>







단순한 세척을 넘어 정밀한 성능 테스트까지 마친 HC-MF43KW90-S6는 이제 다시 현장에서 최상의 퍼포먼스를 보여줄 준비가 되었습니다. 서보모터 오일 침투는 방치할수록 수리 비용이 커집니다. 작은 이상 소음이나 알람이라도 감지된다면, 전문가를 통해 조기에 점검받으시길 권장합니다.







🔻🔻🔻🔻🔻🔻🔻🔻🔻🔻🔻

---

🔻🔻🔻🔻🔻🔻🔻🔻🔻🔻🔻

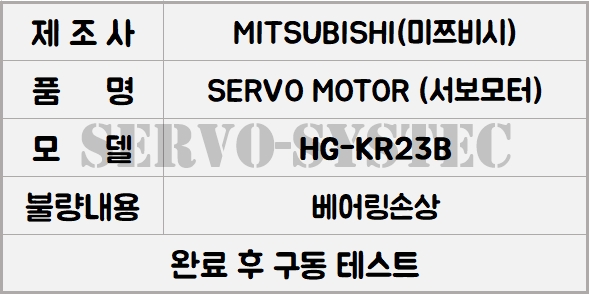

안녕하세요! 오늘은 산업 현장에서 컴팩트한 사이즈와 강력한 성능으로 대중적으로 사용되는 MITSUBISHI AC SERVO MOTOR HG-KR23B 모델의 정비 사례를 소개해 드립니다.
이 모터는 정격 119V, 1.3A 입력에 200W 출력, 그리고 최대 3000RPM으로 구동 가능한 사양을 갖추고 있습니다.

입고 당시, 해당 모터의 내부에서는 슬러지가 다량으로 발견되었고, 베어링 또한 파손되어 있었습니다.





<입고상태>





문제 해결을 위해, 먼저 모터 내부의 오염된 슬러지를 깨끗하게 클리닝하는 작업을 진행했습니다.
이어서 손상된 베어링을 신품으로 교체하고,
브레이크 기능과 관련된 패드 또한 새로운 것으로 교체하는 작업을 완료했습니다.

모든 정비 과정을 통해 MITSUBISHI AC SERVO MOTOR HG-KR23B 모델 교체된 부품들로 인해 기능이 정상화되었습니다.







<분해상태>





교체된 부품들이 조화롭게 작동하는지 확인하기 위해 테스트를 실시하였으며, 소음, 진동, 발열 여부를 면밀히 체크했습니다. 또한 브레이크의 흡착 및 해제 반응 속도까지 확인한 결과, 모든 기능이 정상 범주로 돌아온 것을 확인하고 안전하게 출고를 마쳤습니다.

서보모터는 작은 베어링 소음 하나가 큰 설비 가동 중단으로 이어질 수 있습니다. 이번 사례처럼 정기적인 오버홀과 소모품 교체만으로도 모터의 수명을 획기적으로 늘릴 수 있습니다.







<출고상태>





MITSUBISHI HG-KR 시리즈를 비롯해 각종 브랜드의 서보모터 수리 및 점검이 필요하시다면 언제든 저희 [서보시스텍]의 도움을 받으시길 바랍니다.
