미쓰비시 서보 MR-J4-700A 수리 후기 : 출력 부족 원인인 IGBT 및 콘덴서 교체

#MRJ4700A #미쓰비시서보수리 #AL30 #AL33 #출력부족수리



서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍

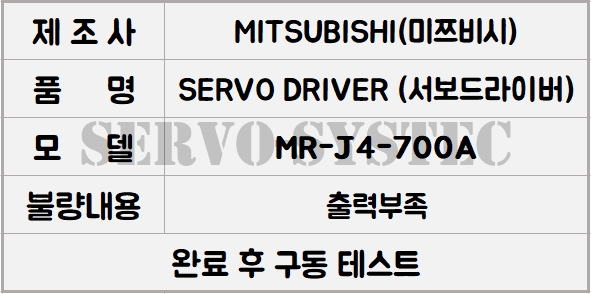

모델:MITSUBISHI AC SERVO DRIVER

품번:MR-J4-700A

미쓰비시 J4 시리즈 중 대형 설비에 사용되는 7kW 고출력 모델인 MR-J4-700A가 입고되었습니다. 현장에서 고부하 작업 시 정격 속도 미달 및 AL.30, AL.33 알람과 함께 장비가 멈추는 심각한 출력 부족 증상을 보였습니다. 7kW급 대용량 드라이버의 출력을 담당하는 핵심 파트들을 정밀 점검해보았습니다.

특히 모터로 전력을 공급하는 IPM 내부의 스위칭 소자들이 과도한 부하나 열적 스트레스로 인해 소손되거나 특성이 저하된 상태였습니다





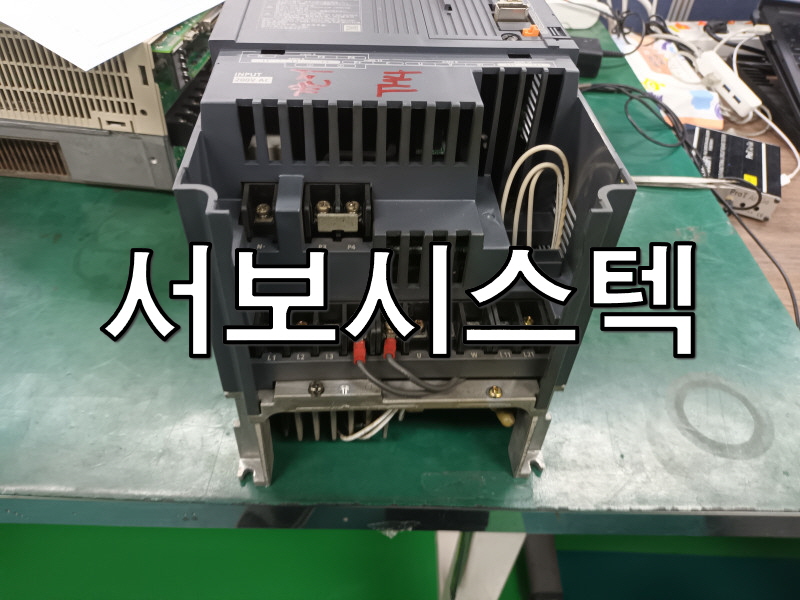

<입고사진>



이와 함께 모터에 흐르는 전류를 정확하게 측정해야 할 전류 센서나 관련 신호 처리 회로에 문제가 발생하여 드라이버가 실제 부하보다 높은 전류가 흐르는 것으로 오인하여 과부하 알람을 발생시킨 것으로 파악되었습니다
수리 작업에서는 손상된 IPM을 고품질 신품으로 교체하고 관련 게이트 드라이버 회로를 정밀 점검 후 보수하였습니다
전류 감지 회로의 핵심 부품인 전류 센서 및 관련 신호 증폭 회로의 소자들을 점검하고 필요시 교체하여 정확한 전류 피드백이 이루어지도록 조정했습니다
전원 회로의 평활 콘덴서들을 교체하여 안정적인 DC Link 전압을 확보했습니다 드라이버 내부 전체를 깨끗하게 클리닝하여 열 관리 효율을 높이고 모든 납땜 부위를 재점검하여 전반적인 신뢰성을 향상시켰습니다





<외경사진>



수리 완료 후, 드라이버가 정상적인 부팅을 거쳐 대기 상태(Ready)에 안정적으로 진입하는 것을 확인했습니다. 하지만 7kW 대용량 모델인 만큼 단순 부팅 확인에 그치지 않고, 실제 모터를 연결한 정밀 테스트를 실시했습니다. 가장 고질적이었던 과부하(AL.30/50) 및 과전류(AL.33) 알람이 완전히 사라졌습니다. 이제 드라이버는 고부하 환경에서도 멈춤 없이 안정적으로 최대 출력을 발휘하며, 신품급 컨디션으로 현장에 즉각 투입될 준비를 마쳤습니다.

대용량 서보의 생명은 안정적인 토크 출력입니다. 정밀한 IPM 수리와 실제 부하 테스트를 통해 AL.30/33 알람을 완벽히 해결하고 현장의 생산성을 다시 되찾아 드렸습니다!!
