WPAHR: 미쓰비시 HG 시리즈 정밀 점검: HG-SR502B 브레이크 고착 및 회전 불량 복구


안녕하십니까. 이번에 당사로 입고된 장비는 MITSUBISHI AC SERVO MOTOR HG-SR502B 모델입니다.
152V, 22A 입력에 5000W 출력, 최대 2000RPM을 자랑하는 고성능 AC 서보 모터입니다.

HG-SR502B 모터가 저희 "서보시스텍"에 입고되는 대표적인 증상으로는 회전 불량, 회전 시 소음, 샤프트 고착, 떨림현상, 과부하 등이 있습니다.

이번에 입고된 모터는, 브레이크 패드 파손으로 인하여 회전 이상이 발생하였으며 이로 인해 엔코더까지 영향을 받아 기능이 상실된 치명적인 복합 문제가 확인되었습니다.

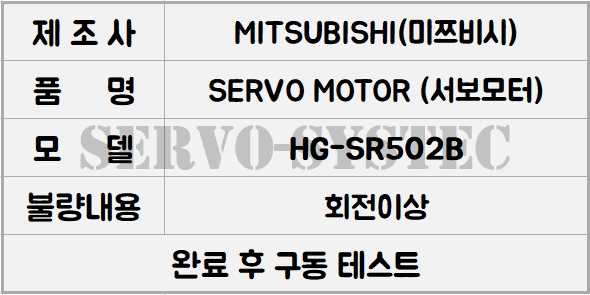

<입고,명판상태>





브레이크 패드 파손은 모터의 안전한 정지 및 정밀 제동 능력을 저해했을 뿐만 아니라, 발생한 파편과 충격이 모터 내부 전체에 악영향을 미쳐 회전 이상을 유발했습니다.
더욱이, 이러한 손상은 엔코더의 정밀한 신호 전달 기능마저 마비시켜 모터 제어 불능 상태를 초래했습니다.

저희는 모터의 완전한 기능 회복을 위해 신속하고 정확한 조치를 취했습니다.
먼저 파손된 브레이크 패드를 포함한 브레이크 시스템을 정밀 진단하여 신품 교체 및 정비를 진행, 본래의 강력한 제동력을 완벽하게 복원했습니다.







<엔코더 및 브레이크 외 상태>





회전 이상을 초래했던 내부 요인들을 제거하고, 기능이 상실된 엔코더는 정밀 수리 또는 교체를 통해 제어 시스템의 핵심 기능을 재확립했습니다.

최종 성능 테스트 결과, 모터는 모든 구동 영역에서 흔들림 없는 안정적인 회전과 오차 없는 정밀 제어 및 제동 능력을 완벽하게 회복했습니다.
기존의 브레이크 패드 파손과 엔코더 기능 상실로 인한 모든 문제들이 깨끗이 해소되었습니다.

HG-SR502B 모델의 회전 이상 증상을 방치하면 서보 드라이버의 IGBT 모듈까지 손상시켜 수리 비용이 크게 늘어날 수 있습니다.



회전 시 평소와 다른 소음이나 진동이 느껴진다면 즉시 정밀 점검을 권장합니다.





<출고상태>



저희 "서보시스텍"은 미쓰비시 전용 검사 장비를 통해 엔코더 신호부터 브레이크 토크까지 완벽히 테스트하여 출고합니다.



수리 문의는 언제든 환영합니다!







🗼 구동 테스트 영상 🗼

MITSUBISHI AC SERVO MOTOR HG-SR502B 수리







🔽🔽🔽🔽🔽🔽🔽🔽🔽

---

🔽🔽🔽🔽🔽🔽🔽🔽🔽













오늘은 미쓰비시의 스테디셀러 소형 인버터, FR-D720-0.2K-EA 모델의 전체 점검 사례를 가져왔습니다. 소형 인버터는 주로 정밀 가공기나 소형 컨베이어에 쓰이기 때문에, 갑작스러운 정지는 라인 전체의 병목 현상을 일으킬 수 있습니다. 고장 전 예방 점검이 중요한 이유입니다.

먼저 케이스를 분리하여 내부 보드 상태를 확인합니다. 0.2kW 소형 모델은 부품이 조밀하게 배치되어 있어 분진에 의한 쇼트 위험이 높습니다
(체크 포인트: 콘덴서 배를 불림 현상, 저항 소손 여부, 단자대 부식 확인)

오랜 시간 가동된 인버터의 경우, 내부 냉각팬과 전해 콘덴서의 용량이 저하될 수 있습니다. 전체 점검 시에는 성능이 떨어진 소모품을 교체하고, 보드 전용 세척액을 이용해 정밀 클리닝을 진행하여 절연 성능을 확보합니다.

기본적인 하드웨어 점검 후 전원을 투입하여 제어 보드의 정상 작동 여부를 확인합니다. 기존 설정된 파라미터 값이 유실되지 않았는지, 에러 이력(Error History)에 기록된 과거 결함은 없는지 꼼꼼히 체크합니다.

가장 중요한 단계인 출력 테스트입니다. UVW 각 상의 전압 밸런스가 균일한지 측정하고, 실제 소형 모터를 연결하여 저속부터 고속 구간까지 진동이나 소음 없이 안정적으로 구동되는지 확인합니다.







<입고>



저희는 FR-D720-0.2K-EA를 포함한 미쓰비시 전 시리즈의 점검 및 수리가 가능합니다. 소형 인버터 하나라도 소홀히 하지 않고, 완벽한 부하 테스트를 거쳐 현장에서 즉시 가동될 수 있는 상태로 출고해 드립니다.

인버터 전원이 안 켜지거나, 모터 구동 시 이상 소음이 발생한다면 언제든 저희 "서보시스텍"의 도움을 받으세요!







🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽

---

🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽











안녕하세요! 오늘은 고정밀 CNC 장비에 장착되는 NUM사의 MDLL3015N00AN0I 파워 서플라이 전체 점검 사례를 소개해 드립니다. NUM 인버터 시스템의 전원을 공급하는 핵심 장치인 만큼, 작은 전압 변동도 설비 전체의 오동작으로 이어질 수 있어 정밀한 관리가 필수적인 모델입니다.

입고된 제품은 먼저 내부 오염도와 소자 상태를 확인합니다. 고전압 회로가 포함된 파워 서플라이 특성상 미세한 분진이 쇼트의 원인이 될 수 있습니다.





<입고사진>





파워 서플라이의 수명은 내부 전해 콘덴서의 상태에 달려 있습니다. MDLL3015N00AN0I 모델의 노후된 콘덴서 용량을 측정하고, 기대 수명이 다한 부품들은 신품으로 교체하여 전압 리플(Ripple) 발생을 사전에 방지합니다.



본격적인 테스트 단계입니다. 각 단자별 정격 전압이 흔들림 없이 정상 출력되는지 계측기를 통해 확인합니다.





<부품사진>





단순히 전압만 나오는 것이 아니라, 실제 부하 조건에서도 전압 강하 없이 안정적인 전류를 공급하는지 최종 테스트를 거칩니다.



모든 테스트를 통과한 NUM MDLL3015N00AN0I 유닛은 안전하게 포장하여 현장으로 발송되었습니다!
