테스트 영상이 궁금하시다면❗
👇👇👇

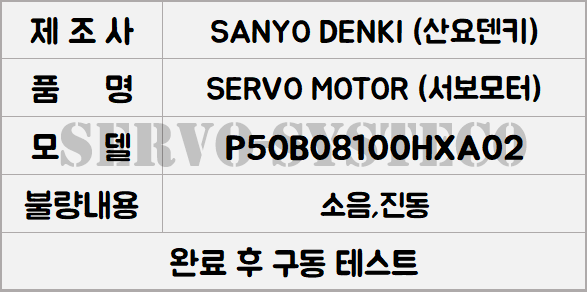

모델: SANYO DENKI AC SERVO MOTOR
품번: P50B08100HXA02
안녕하세요.
산업 자동화 장비 수리 전문 기업입니다.
오늘은 정밀 제어용으로 널리 쓰이는 SANYO DENKI(산요전기) AC SERVO MOTOR 수리 사례를 공유합니다.
현장에서 심한 진동과 소음으로 인해 정상 가동이 불가능했던 P50B08100HXA02 모델인데요.
정밀 점검 결과 단순 소모품 문제가 아닌 내부 핵심 부품의 손상이 발견되었습니다.
어떤 과정을 거쳐 완벽히 복구되었는지 그 수리 현장을 함께 확인해 보시죠.

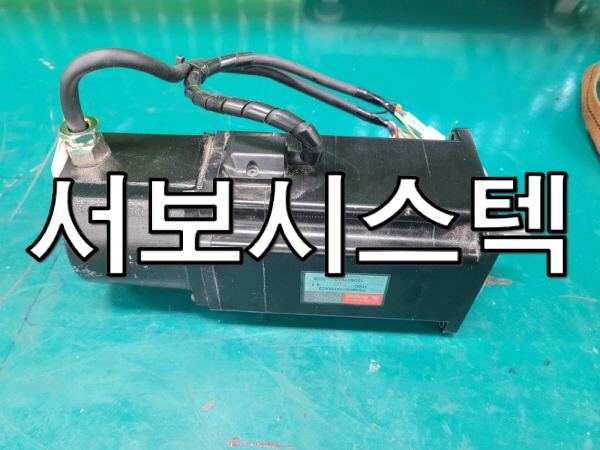

🔻산요전기 P50B08100HXA02 모터 수리전
이번에 수리한 모터는 SANYO DENKI AC SERVO MOTOR,
품번은 P50B05008PXPBPM입니다.
▶▶▶
로터에 발생한 미세한 크랙은 ⁉⁉
고속 회전 시 원심력에 의해 회전 불균형을 야기하며, 이를 방치할 경우
모터 권선 파손이나 기구부 손상으로 이어질 수 있어 매우 위험합니다.😤😤

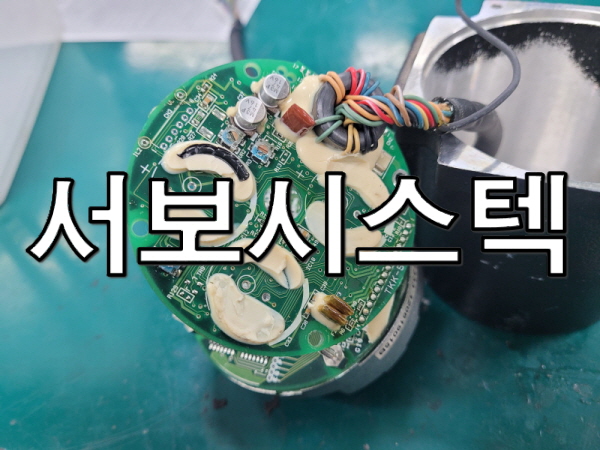

🔻산요전기 P50B08100HXA02 모터 엔코더
이 모터는 고성능 산업용 AC 서보 모터로,
정밀한 위치 제어와 안정적인 동력 전달을 위해 사용됩니다.
...
점검 결과 모터 구동 중 진동과 소음이 심하게 발생하였고,
내부 로터에 크랙이 발견되어 회전자 불균형이 발생한 상태였습니다.
...
이로 인해 정상적인 회전이 어려웠으며,

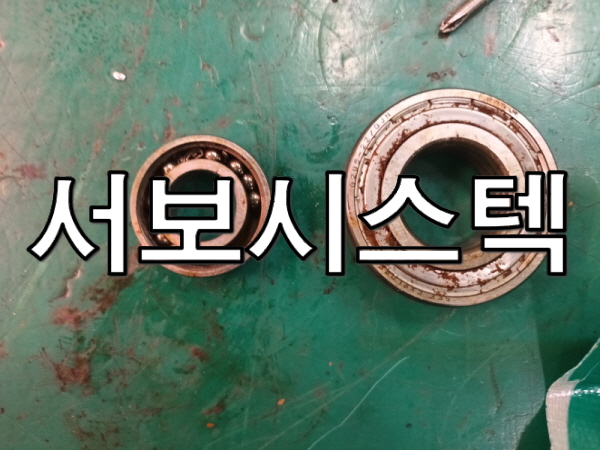

베어링 마모와 권선 절연 열화도 함께 확인되었습니다.

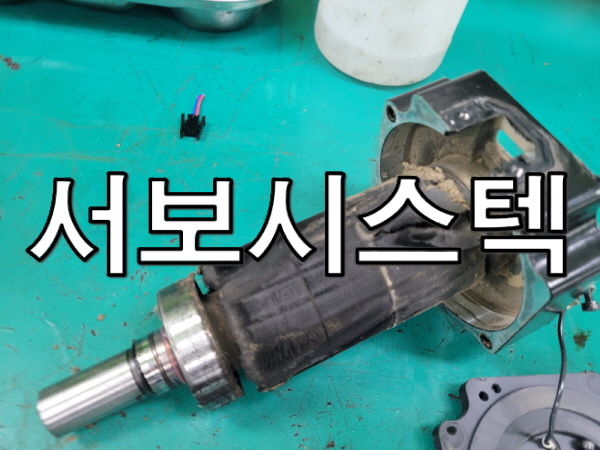

🔻산요전기 P50B08100HXA02 모터 로터
저희는 산요전기 전용 테스트 장비를 통해
수리 후 실제 구동 환경과 동일한 조건에서 엔코더 신호 및 전류 값을
철저히 검증하고 있습니다.
수리 과정에서는 손상된 로터를 신품으로 교체하였고,
베어링 역시 정품 부품으로 교체했습니다.
권선 절연 상태도 재점검하여 열화 구간을 재처리하고,
모터 내부 청소와 조립을 마쳤습니다.
신품 로터 교체 후에는 단순히 조립하는 것에 그치지 않고,
정밀 밸런싱을 체크하여 진동 수치를 표준 범위 이내로 맞추는 것이 핵심입니다.

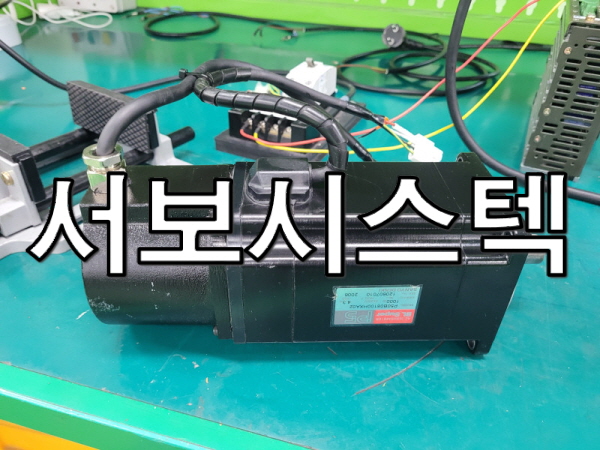

🔻산요전기 P50B08100HXA02 모터 수리후
이후 전용 테스트 장비로 진동과 소음이 크게 개선되고 정상 회전이 가능함을 확인했습니다. 이로써 모터가 안정적으로 동작하며 정밀한 제어가 가능하도록 수리를 완료했습니다.
산요전기 모터는 고장 원인이 다양한 만큼 정밀한 진단이 무엇보다 중요합니다.
진동, 소음, 알람 발생 등 이상 증상으로 고민 중이시라면 언제든 문의해 주세요. 신속하고 정확한 서비스로 생산 라인의 정상 가동을 책임지겠습니다.💯💯
🔽🔽🔽🔽🔽
#3kW서보모터 #샤프트절단수리 #SMF56I1010100
SMF56I-025-01-00, SMF56I-050-01-00, SMF56I-075-01-00, SMF56I-100-01-00, SMF56I-101-01-00
서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업
주식회사 서보시스텍
테스트 영상이 궁금하시다면❗
👇👇👇

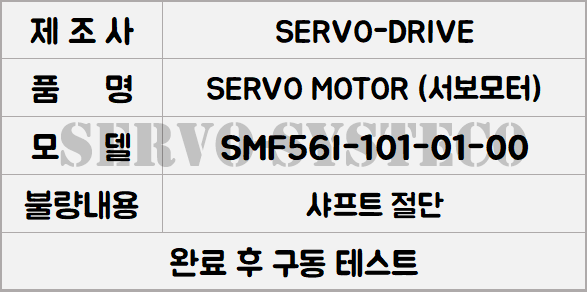

품번: SERVO-DRIVE AC SERVO MOTOR
규격: SMF56I-101-01-00
안녕하세요.
산업용 로봇 및 자동화 장비 수리 전문 기업입니다.
오늘은 이탈리아 SERVO-DRIVE 사의 고속 AC 서보 모터인 SMF56I-101-01-00 수리 사례를 소개해 드립니다.
최대 6000rpm으로 회전하는 3kW급 고출력 모델인 만큼, 작은 결함도 큰 사고로 이어질 수 있는데요.
이번에 입고된 제품은 샤프트 부위가 절단되는 심각한 파손 상태였습니다.
어떻게 정밀 복구가 이루어졌는지 과정을 함께 살펴보시죠.

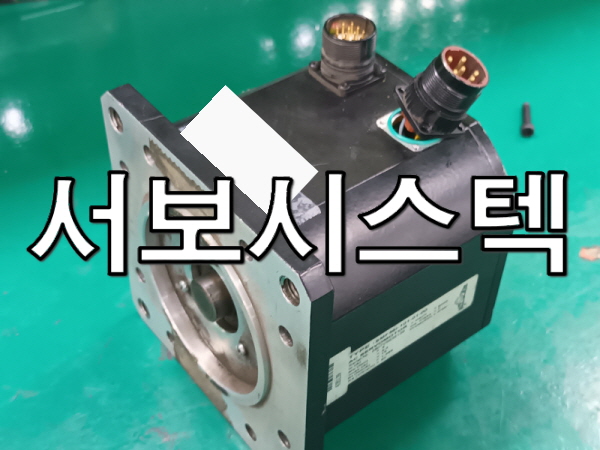

🔻SMF56I-101-01-00 고속 서보모터 수리했어요
이번에 수리한 모터는 SERVO-DRIVE AC SERVO MOTOR, 품번은 SMF56I-101-01-00입니다.
3kw 출력에 최대 6000rpm 사양을 가진 고성능 모터입니다.
6000rpm의 고속 회전을 견뎌야 하는 샤프트는 미세한 오차도 허용되지 않기에 정밀한 수리가 필수적입니다.
입고 당시 모터 샤프트 부분이 완전히 절단된 상태로 확인되었습니다.
가장 먼저 엔코더를 확인해보니 고온과 진동에 강한 레졸버(Resolver) 타입이 장착되어 있었습니다.
해당 모델은 고온과 진동에 강한 레졸버(Resolver) 타입 엔코더를 사용합니다.
정밀 신호 분석을 통해 레졸버 자체는 정상임을 확인했습니다.

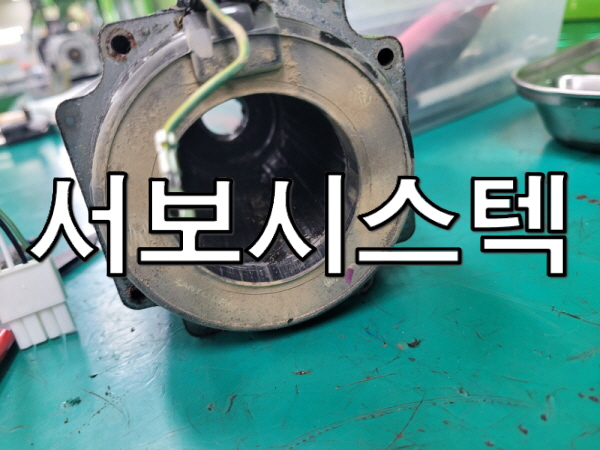

이어 모터를 분해해보니 내부의 심한 슬러지와 베어링 불량이 발견되었습니다.
내부 슬러지는 단순한 오염을 넘어 권선 단락이나 절연 파괴의 원인이 되어 작동에 치명적인 문제를 일으킬 수 있습니다.
우선 전용 세척제를 이용한 **딥 클리닝(Deep Cleaning)**으로 내부 슬러지를 깨끗이 제거하여 잠재적인 고장 요소를 원천 차단했습니다.

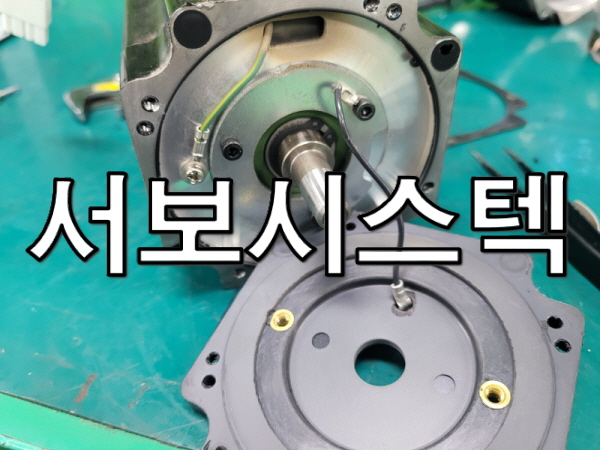

가장 핵심 작업인 샤프트 수리는 정밀 가공된 정상품 샤프트로 교체하여 축의 흔들림(Run-out)을 완벽히 잡았습니다.
또한, 마모된 베어링 역시 새 제품으로 교체하여 조립을 완료했습니다.
▶▶▶
수리 후 전용 테스트 장비로 시운전을 진행한 결과, 진동이나 이상 소음 없이 정상적으로 작동되는 것을 확인했습니다.
샤프트 절단이라는 난도 높은 수리였지만, SMF56I-101-01-00 모델은 모든 공정을 마치고 다시금 강력한 출력을 내뿜으며 정상 복구되었습니다.
SERVO-DRIVE 사의 모터는 특수 사양이 많아 수리 업체 선정이 무엇보다 중요합니다.
부품 수급부터 정밀 밸런싱까지, 귀사의 소중한 자산을 믿고 맡겨주시면 최상의 컨디션으로 돌려드리겠습니다. 동일 모델이나 비슷한 증상으로 고민 중이시라면 언제든 문의해 주시기 바랍니다. 감사합니다.
💟💟💟💟💟
