<앰프 입고>

안녕하세요.

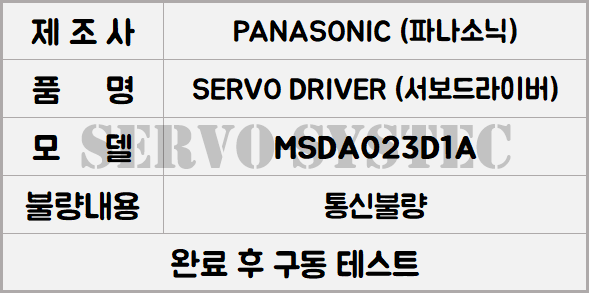

품명: PANASONIC AC SERVO DRIVER 모델: MSDA023D1A

<앰프 분해>

사양을 말씀드리면 INPUT 3상 200~230V 1.1A 50~60HZ를 사용합니다.
OUTPUT은 3상 92V 1.6A 0~333.3HZ를 사용하고 200W의 출력을 낼 수 있습니다.

드라이버를 점검해 보니 PC 통신이 불량으로 확인되었습니다.
문제를 확인하기 위해 분해하니 내부 통신 IC와 저항이 불량으로 확인되었습니다.

저항과 통신 IC를 교체한 후 라인 드라이버, 콘덴서, 코일, 다이오드 외 주기성 부품들도 교체해 주었습니다.

<수리 완료>

그 후 조립하여 확인해 보니 정상 동작되어 수리를 마무리하였습니다.✨

🤖 전원 구동 테스트 영상 🤖

더 자세한 수리진행 알고 싶다면❓❔

https://www.youtube.com/channel/UC9RWup1jofWbw1p7k7S5yKA

🌞임직원🌞

🏭회사 전경🏭

📦수리품 보내실 곳🚚

#파나소닉드라이버수리

#MSDA023D1A #MSDA043D1A #MSDA083D1A

산업용장비 로봇 서보 수리 및 판매 전문기업

주식회사 서보시스텍

안녕하세요 :)

이번에 수리할 제품은

모델: PANASONIC AC SERVO DRIVER

품번: MSDA013D1A 입니다.

<입고,명판>

파나소닉 사에서 제조한 MQDA 타입의

100w용량의 서보 드라이브입니다.

<내부사진>

입력으로는 200~230V, 3상, 0.7A, 5~60Hz를

사용하며 75V, 3상, 1A, 0~333Hz의 출력입니다.

과부하 알람으로 입고되었습니다.

점검 및 테스트를 진행하여 확인된 불량품과

시멘트 저항, 포토커플러, CT 센서, 다이오드 외

주기성 부품을 교체해 주었습니다.

전해콘덴서 오버홀 및 내부 세척으로 조치 완료해 주었는데요.

<수리완료>

정상구동되는 모습입니다.

감사합니다.👍👍

🔽🔽🔽🔽🔽

🤖 구동 테스트 영상 🤖

더 자세한 수리진행 알고 싶다면❓❔

https://www.youtube.com/channel/UC9RWup1jofWbw1p7k7S5yKA

<임직원>

<회사 전경>

<수리품 보내실 곳>

MSDA023D1A,서보드라이버수리,MSDA013D1A,MSDA043D1A,MSDA083D1A,MSDA013A1A,MSDA023A1A,MSDA043A1A,MSDA083A1A

오늘 PANASONIC AC SERVO DRIVER를 수리하였습니다.

이번에 수리로 들어온 모델은 드라이버이며

품명은 MSDA023D1A 입니다.

용량은 200W이며 입력전압은 단상, 3상 220V이며

전류는 1.1A이며 출력전압은 92V, 전류는 1.6A입니다.

파나소닉 드라이버는 저관성 드라이버, 중관성 드라이버, 고관성 드라이버로 3가지로

나뉘는데 이 모델은 저관성입니다.

무슨 문제로 들어왔는지 점검을통해 알아보겠습니다.

V.I테스트 점검을 해보니 입력, 출력은 정상인 것을 확인했으며 전원을 넣어보니

차지 LED에는 불이 들어오는데 디스플레이에 아무것도 안나옵니다.

통신을 해보는데도 통신이 되지 않습니다.

문제점을 알았으니 수리를 진행하면서 내부에 있는 커뮤니케이션 IC, 라인리시버,

라인드라이버 등 부품들을 교체하였고 완료 후 테스트하니 정상동작하였습니다!

MSDA023D1A,서보드라이버수리,MSDA013D1A,MSDA043D1A,MSDA083D1A,MSDA013A1A,MSDA023A1A,MSDA043A1A,MSDA083A1A

오늘 PANASONIC AC SERVO DRIVER를 수리하였습니다

이번에 수리로 들어온 모델은 MSDA023D1A이며,

메이커는 PANASONIC 입니다

이번에 들어온 건 드라이버이며 용량은 200W, 단상, 3상 220V이며 출력은 92V, 에 1.6A입니다

이번 모델은 무슨 문제로 들어왔을까요

외관에 좀 오염이 보이는데 일단 점검을 통해 알아보겠습니다.

V.I테스트를 해보니 출력단이 불량인 것을 확인하였습니다

정확히 원인을 알기위해 분해를 하여 부품들을 찍어보니

IGBT 및 CT센서, 릴레이, 칩저항 등 불량부품들을 확인하였습니다

문제점들을 알았으니 교체를 진행하였고 완료 후
테스트하니 정상동작하였습니다
