서보모터수리 PANASONIC AC SERVO MOTOR MBMK082BLW1



#서보수리

MBMK012BLW1,MBMK022BLW1,MBMK042BLW1







산업용장비 로봇 서보 수리 및 판매 전문기업

주식회사 서보시스텍

















안녕하세요😎





이번에 수리한 모델은 PANASONIC AC SERVO MOTOR입니다.

품번은 MBMK082BLW1입니다.

제조사는 파나소닉이고요. 엔코더가 아닌 홀센서 타입에 모터입니다.

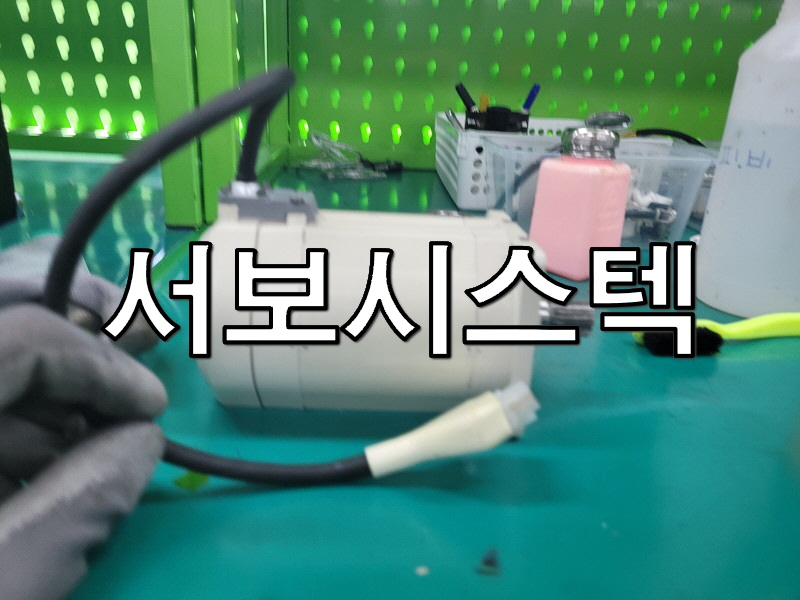

<입고>



용량은 750W에 200V 전압 사양에 모터입니다.

이 모델은 해외에서 수리 요청이 들어온 모터입니다.

국내에선 부품을 찾기가 어려운 부분이 많아 조금 더 주의깊게 작업하였습니다.







<분해사진>



일단 모터를 받아보니 모터가 전부 분해가 되어 있습니다.

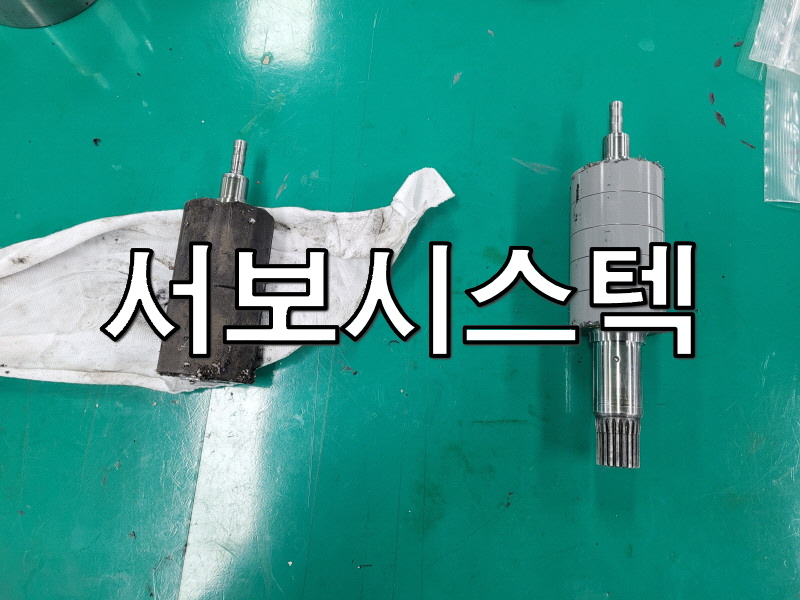

자세히 보니 로터가 부서져있습니다.





일단 완전히 분해 하여 스테이터 내부에  로터 슬러지를 제거해주고



로터는 샤프트가 똑같은 게 없기에 다른 멀쩡한 로터를 가져와



샤프트만 같게 가공을 해주었습니다.





베어링도 교환해주고 웨이브와셔가 없는 채로 왔기에

크기에 맞는 웨이브 와셔도 찾아 넣어 주었습니다.







<수리완료>



홀센서는 상 셋팅을 해주고 다 조립하여 돌려 보니 잘돌아갑니다.



🔽🔽🔽🔽🔽











🤖 구동 테스트 영상 🤖
