안녕하세용!!

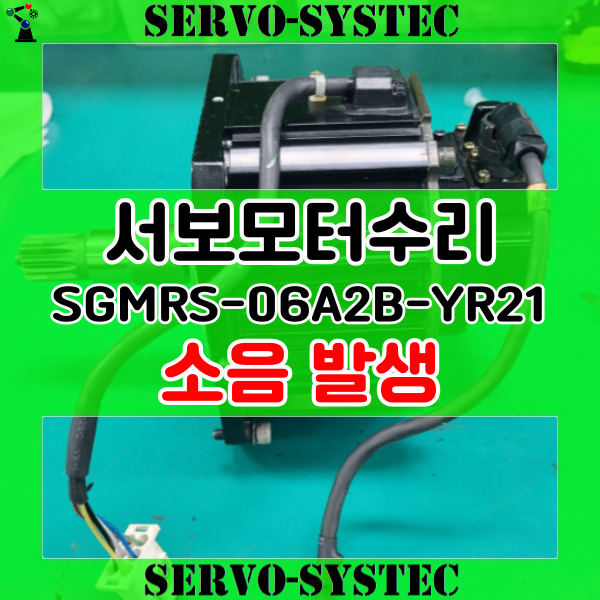

이번 수리한 모델은 YASKAWA AC SERVO MOTOR 입니다.

품번은 SGMRS-06A2B-YR21 입니다.







<입고>





제조사는 야쓰까와 이고 시그마3 모델입니다.

용량은 550W 에 200V 전압 2000RPM 최대 RPM입니다.

브레이크 타입이고 오일씰 타입입니다.







<브레이크>





이모터는 외부에 외부에 유분기가 있습니다.



내부에도 오일이 침투해 있을 가능성이 매우 높습니다.



브레이크는 잘 풀리지만 브레이크 토크가 매우 낮습니다.





<샤프트>





시운전 시에는 소음이 들립니다.



일단 분해를 해주었습니다. 내부에 오일이 흘러나옵니다,

내부에 오일을 제거해 주는 작업을 해줍니다.





<베어링>





베어링은 앞뒤로 교체해줍니다. 오일씰도 오염이 많이 되었기에
새걸로 교체해 주었습니다.





<브레이크>





브레이크는 분해한 뒤

패드에 오일 제거 와 상하판과 패드 디멘션 조정을 통해

토크 값을 올려 주었습니다.





<수리완료>





그 후에 전후 조립하여 돌려보니 잘 돌고 토크 값도 잘 나옵니다.



---





🔍 구동 테스트 영상 🔎🛠







---
