파나소닉서보드라이버 과부하알람 PANASONIC AC SERVO DRIVER MFDA083D1A

#파나소닉서보드라이버수리



산업용장비 로봇 서보 수리 및 판매 전문기업

주식회사 서보시스텍

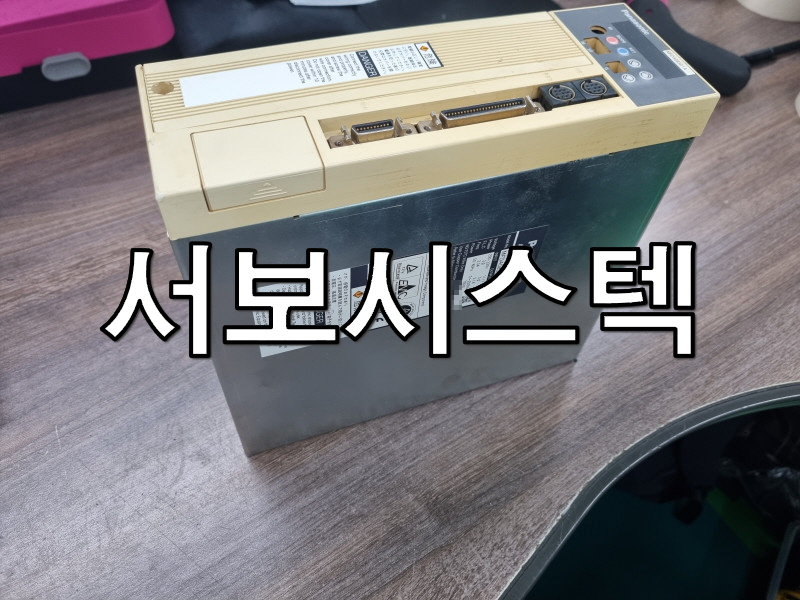

<입고>





안녕하세요~

이번에 수리할 제품은

모델:PANASONIC AC SERVO DRIVER

품번:MFDA083D1A입니다.

파나소닉 사에서 제조한 MFDA시리즈의

750W 용량의 D1A타입의 서보 드라이브입니다.

명판 사양으로는 인풋 200~230V, 3PH, 3.3A, 50/60Hz,

아웃풋 111V, 3PH, 5.1A, 0~200Hz입니다.

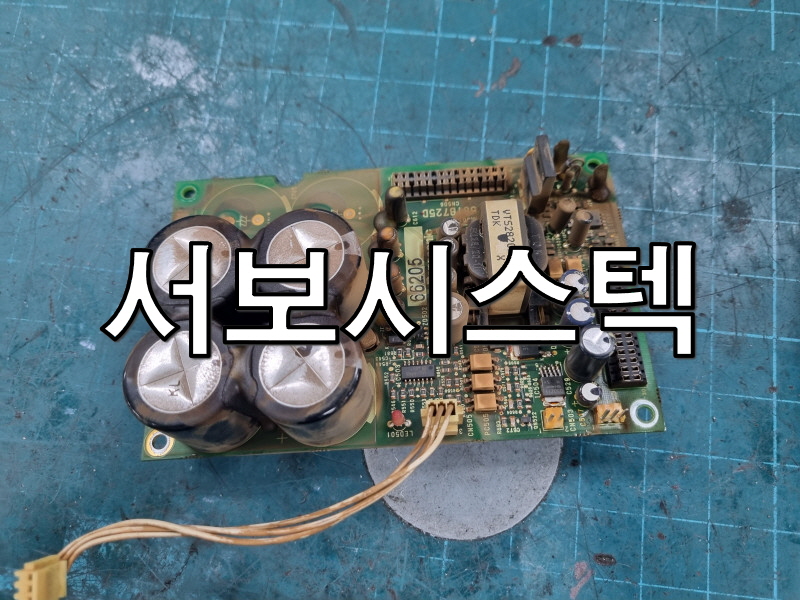

<내부보드>





1. 입고 상태 : 외부 먼지가 많음, 과부하 알람 발생으로 입고됨.

2. 점검 : 드라이버 내부에 먼지가 많음, 전기적 점검간에 불량 확인 안됨,

구동 테스트를 해보니 모터 구동은 가능한데

부하가 높고 덜커덕거리면서 돌아가는 것이 확인되었습니다.

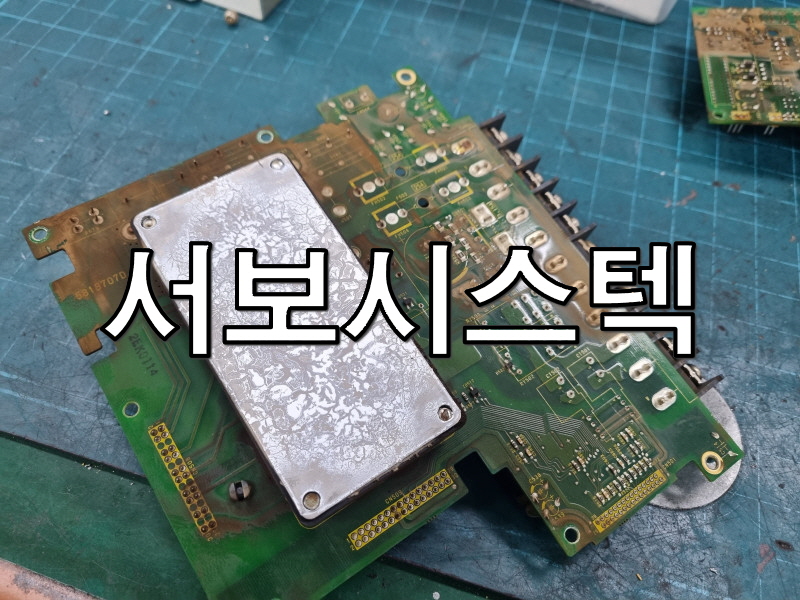

3. 조치 : 내부, 특히 파워보드와 IPM모듈간에 먼지가 많이 쌓여있는 것이 확인,

큰 부품들을 전부 탈거 후 보드 세척작업을 진행하였습니다.

보드에 열이 많이 받은 것으로 보임, 열화된 부품 교체 및 주기성

부품과 콘덴서 오버홀 작업을 진행하였습니다.

<완료>





정상구동되는 영상 첨부하여 수리완료합니다.

감사합니다.
