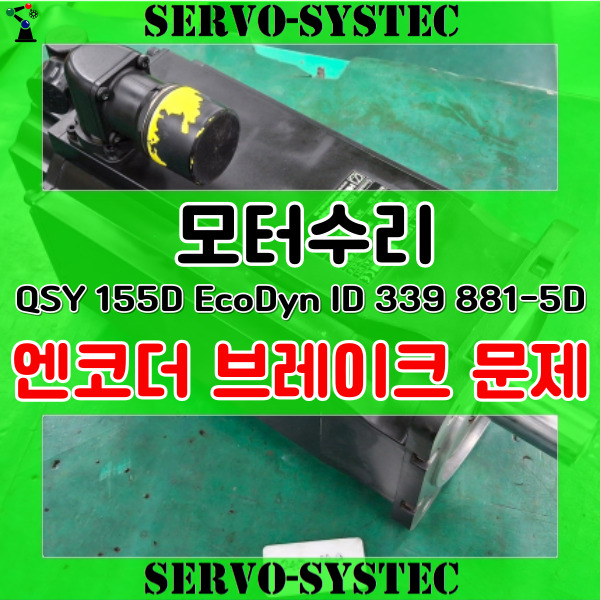

QSY 155D EcoDyn ID 339 881-5D HEIDENHAIN모터수리 슬러지 브레이크 동작 안됨 엔코더 피드백 불량

#HEIDENHAIN모터수리



산업용장비 로봇 서보 수리 및 판매 전문기업

주식회사 서보시스텍







<제품 입고>



안녕하세요.
이번 수리한 모델은 HEIDENHAIN MOTOR이며 QSY 155D EcoDyn ID 339 881-5D입니다.





모터 사양은 정격 전압 291V, 정격 전류 14.6A, 정격 용량 4.1kW, 정격 주파수 200Hz, 브레이크 DC 24V입니다.



<커넥터>



점검 시 엔코더와 브레이크에 문제가 있었습니다.



<로터, 스테이터>

권선 및 절연, 샤프트, 베어링 외



모터 내부에 슬러지가 유입된 상태이며 문제 원인으로 판단했습니다.



<브레이크>



브레이크는 동작이 안 됩니다



<엔코더>



엔코더는 피드백이 불량입니다.
내부 세척 후 교체한 부품은 엔코더, 브레이크, 베어링, 오일씰 등입니다.



<수리 완료>



구동 테스트를 해보니 잘 동작합니다.
