ABB SERVO MOTOR 3HNP03854-1/01 3HNP 03854-1/01(SGMAS-25ARA-AB21)(TS2640N871E172) 에이비비서보모터레졸버불량

#3HNP03854-1/01 3HNP 03854-1/01(SGMAS-25ARA-AB21)(TS2640N871E172)





산업용장비 로봇 서보 수리 및 판매 전문기업

주식회사 서보시스텍









안녕하세요.

이번 수리한 모델은 ABB SERVO MOTOR이며, 품번은 3HNP 03854-1/01(SGMAS-25ARA-AB21)(TS2640N871E172)입니다.

입고 시 외관이 많이 더럽습니다.

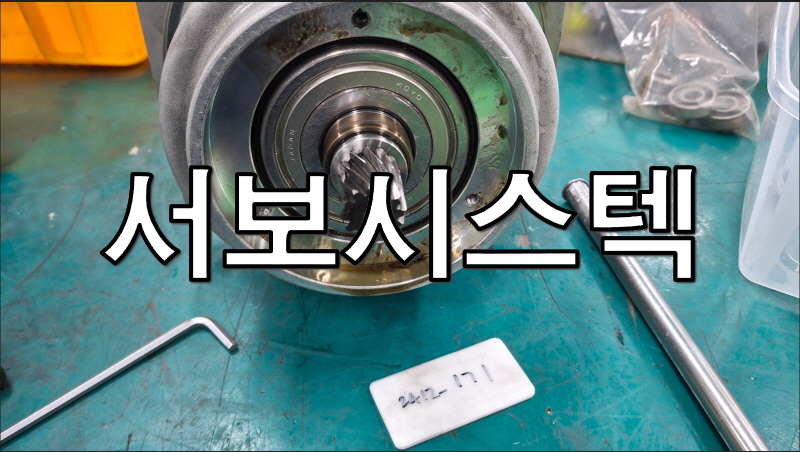

<입고,명판사진>







점검 시 브레이크와 레졸버에 문제가 있었습니다.

브레이크는 동작이 안 되며, 레졸버 리사주파가 왜곡된 상태로 나옵니다.

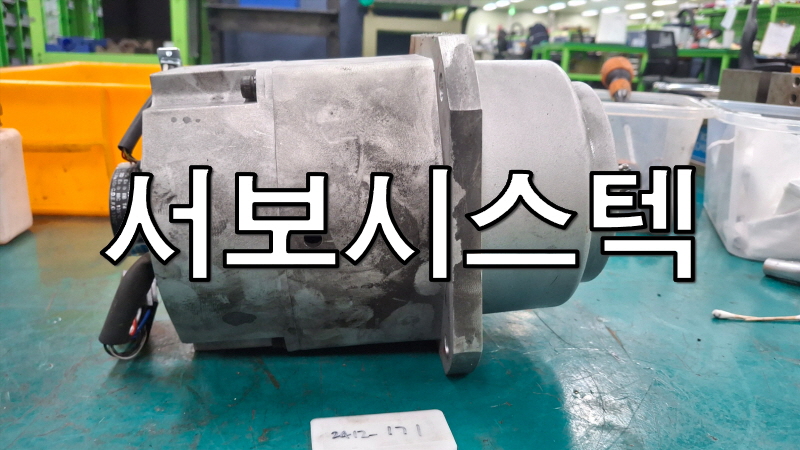

<외관사진>









내부에 슬러지가 유입되었으며, 불량 원인으로 판단했습니다.

교체한 부품은 레졸버, 브레이크 패드, 베어링, 웨이브링, 오일씰 등이며 로터는 코팅했습니다.

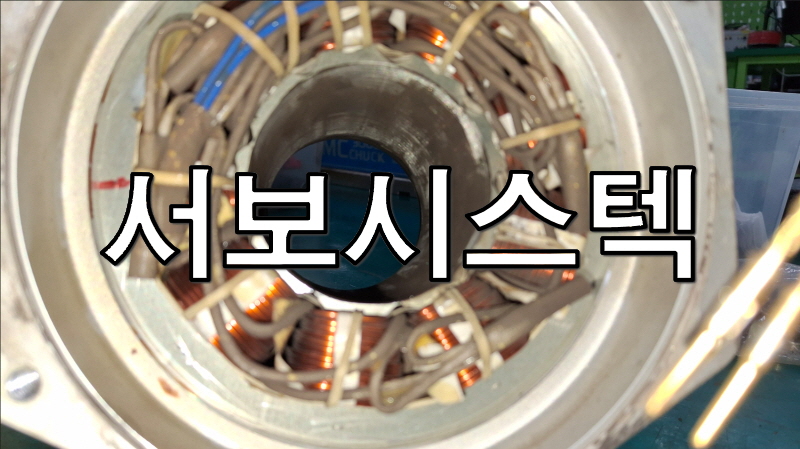

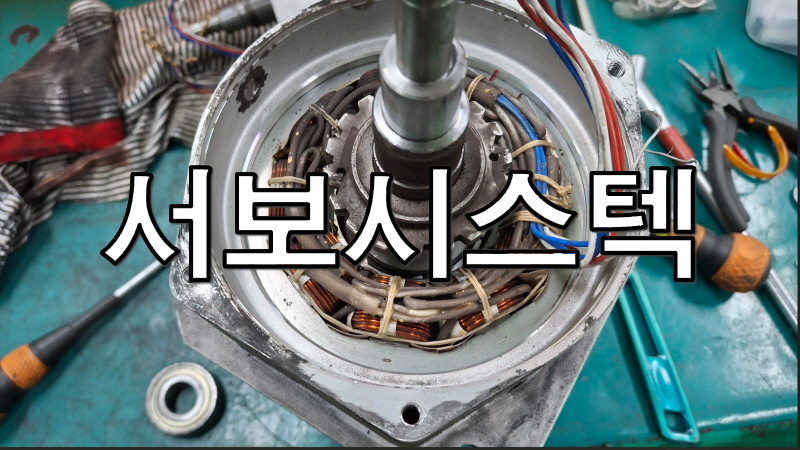

<분해사진>







구동 테스트를 해보니 잘 동작합니다.







<출고사진>











🤖 구동 테스트 영상 🤖
