ABB 모터 수리 3HAC040658-002 (MU400) 레졸버 및 뒤플랜지 파손 복구ㅣ보쉬 렉스로스 서보드라이버 수리 HCS03.1E-W0150 차단기 트립 및 스파크 해결



#3HAC040658 #서보모터오버홀 #레졸버교체







서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍









테스트 영상이 궁금하시다면❗

👇👇👇



https://youtu.be/Njza5pbTANM























안녕하세요.
이번 수리한 모델은 ABB TAMAGAWA SEIKI AC SERVO MOTOR이며, 품번은 3HAC040658-002(MU400)입니다.
산업용 로봇 현장에서 발생할 수 있는 갑작스러운 서보모터 구동 오류는 생산 라인에 큰 차질을 줍니다.
특히 ABB 로봇에 적용된 TAMAGAWA SEIKI 모터는 정밀한 제어가 필요한 만큼 전문적인 진단이 필수입니다.





🔸3HAC040658-002(MU400) 수리 입고되었습니다~~ 뚜뚠



모터 사양은 정격 용량 4.9kW, 정격 토크 10Nm, 브레이크 DC 24V, 타마가와 레졸버 타입입니다.
4.9kW의 고출력을 담당하는 모터인 만큼, 작은 부품의 파손이 전체 시스템의 치명적인 결함으로 이어질 수 있습니다.





점검 결과 레졸버와 뒤플랜지에 문제가 있었습니다.
뒤플랜지 고정대 파손으로 인해 레졸버도 불량이 된 상태였습니다.
레졸버는 모터의 위치를 제어하는 핵심 센서인데, 뒤플랜지 고정대 파손 시 발생하는 충격이나 진동이 레졸버 불량의 직접적인 원인이 되곤 합니다.







🔸3HAC040658-002(MU400) 수리진행 중~~ 뚝딱뚝딱



세척 후 교체한 부품은 레졸버, 뒤플랜지, 베어링, 오일씰, 웨이브링 등이며 모터는 도색 작업을 거쳤습니다.







🔸3HAC040658-002(MU400) 수리완료했습니다~~ 짜잔



수리 후 구동 테스트를 진행해 보니 안정적으로 잘 동작합니다.

ABB 로봇 모터 수리뿐만 아니라 정기 점검 및 오버홀이 필요하시다면 언제든 서보시스텍으로 문의해 주시기 바랍니다.



💟💟💟💟💟





















---























#IndraDrive #차단기트립 #주전원회로수리







서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍









테스트 영상이 궁금하시다면❗

👇👇👇



https://youtu.be/Set7Ar2S3ic























안녕하세요.
보쉬 렉스로스(Bosch Rexroth)의 서보 드라이버 중형 라인업 모델 수리 후기입니다.

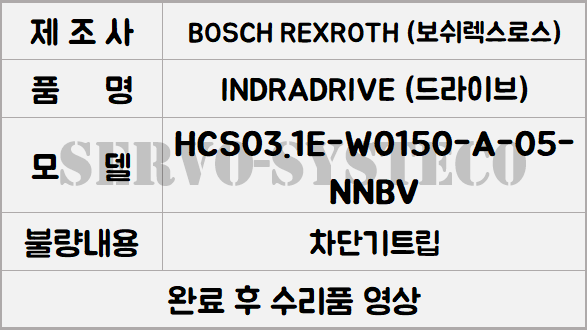

🔹HCS03.1E-W0150-A-05-NNBV 수리입고



현장 장비구동시 차단기가 트립되는 증상으로 수리를 의뢰해 주셨습니다.
생산 라인의 핵심인 서보드라이버에서 스파크가 발생하거나 차단기가 내려가는 증상은 현장에서 가장 당혹스러운 고장 중 하나입니다.

📍특히 Bosch Rexroth의 IndraDrive HCS03 시리즈는 안정성이 뛰어난 모델임에도 불구하고, 노후화나 환경적 요인으로 주전원 소손이 발생할 수 있습니다.
오늘은 긴급 입고된 HCS03.1E 모델의 회로 복구 과정을 공유해 드립니다.







🔹HCS03.1E-W0150-A-05-NNBV 점검 및 수리진행



먼저 스파크가 발생했다는 점을 염두에 두고 내부 정밀 점검을 실시했습니다.
확인 결과, 주전원 라인에서 스파크가 발생한 흔적이 발견되어 즉시 전체 분해를 진행했습니다.

점검 과정에서 주요 부품의 불량과 패턴 단선이 확인되었습니다.
이에 따라 소손된 부품은 동일 사양의 정품 및 대체품으로 신속히 교체하였으며, 끊어진 회로 패턴을 완벽하게 복구하였습니다.





차단기 트립이나 스파크 발생은 방치할 경우 더 큰 화재나 시스템 전체의 고장으로 이어질 수 있습니다.
긴급 수리가 필요하거나 장비의 상태가 불안정하다면 지금 바로 저희 서보시스텍으로 문의해 주세요.
신속하고 정확한 대응으로 현장의 공백을 최소화해 드리겠습니다.



💟💟💟💟💟
