미쓰비시서보모터 브레이크불량 MITSUBISHI AC SERVO MOTOR HG-SR902E1B-S113601

#미쯔비시모터수리









산업용장비 로봇 서보 수리 및 판매 전문기업

주식회사 서보시스텍











---



안녕하세요





이번에 수리한 모델은 MITSUBISHI AC SERVO MOTOR 입니다.

품번은 HG-SR902E1B-S113601 이며 DC24V용 브레이크가 있습니다.

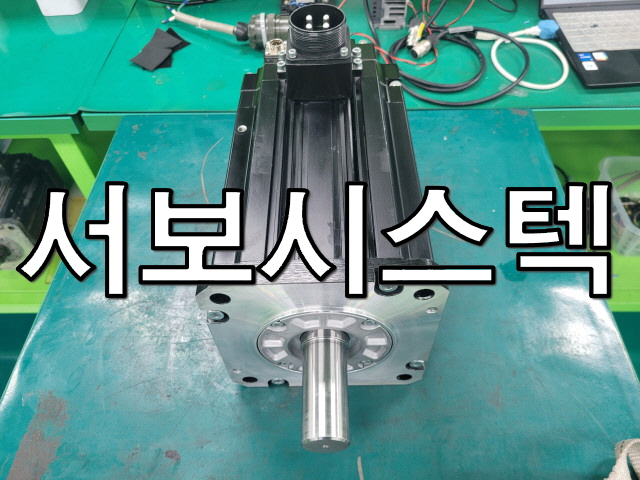

<입고>





점검 시 샤프트 회전이 불가능하고 브레이크 동작에 문제가 있었습니다

그리고 장비에 조합하여 테스트시 엔코더 불량 알람이 발생하였습니다

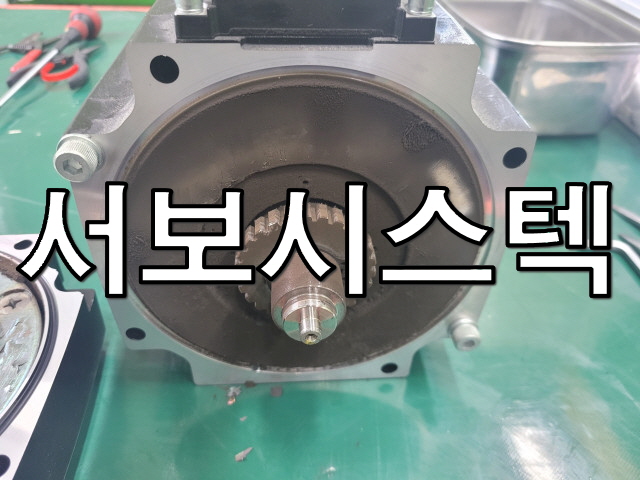

<브레이크>





바로 모터를 분해하고 확인된 문제점들을 수리진행하면서

  내부 클리닝 작업을 진행하였습니다.


모터 수리를 완료하였는데요





<권선>





먼저 베어링과 주기성부품 (웨이브 링 와셔, 스냅링) 등 교체 해주었고

브레이크 패드가 다 갈려있어서 저희 재고로 대응해주었습니다.





<로터>





엔코더 상태도 많이 좋지 못했는데 부품 하나하나 점검을 해보니 PSD, 통신IC, 라인드라이버 등

부품들이 불량인 것을 확인하였고 불량 부품들을 교체 및 세척을 진행하였습니다.





<플랜지>





모든 작업을 완료 후 테스트하니 정상 동작하는 것을 확인하였습니다





---
