YASKAWA서보MOTOR수리 페이트 베어링 불량 웨이브 와셔 마모 SGMGV-13A3A21

#YASKAWA서보MOTOR수리

SGMGV-05A3A21,SGMGV-10A3A21,SGMGV-12A3A21



산업용장비 로봇 서보 수리 및 판매 전문기업

주식회사 서보시스텍







<입고 수리상태>



이번에 수리한 모델은 YASKAWA AC SERVO MOTOR입니다.
품번은 SGMGV-13A3A21입니다.
제조사는 야쓰까와 모터이고 시그마 5 시리즈에 모터입니다

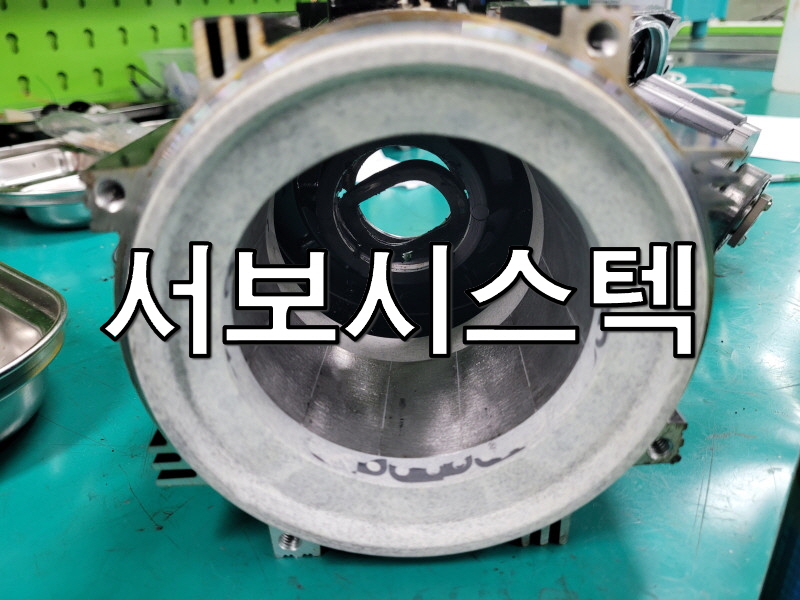

<스테이터>



용량은 1.3KW에 200V 전압 엔코더 사양은 20비트 앱솔루트 타입입니다.
샤프트는 스트레이트 타입입니다.
일단은 점검을 해보니 외관에는 페이트가 조금씩 벗겨져 있습니다.



<로터>



구동시에는 소음과 진동이 발생하고, 샤프트를 손으로 돌려 봤을 때에는
약간 걸리는 느낌이 납니다.



<플랜지>



일단 분해를 하여 살펴보니 베어링 두 개가 불량으로 판단이 됩니다. 내부에 약간 이물질도 있습니다
웨이브 와셔는 마모가 되어 있습니다.



<엔코더>



일단은 베어링을 교체하고 내부에 오염된 것을 세척해 주었습니다.
웨이브 와셔도 정상적인 것과 교체해 주고 다시 조립해 주었습니다.



<수리완료상태>



엔코더 를 다시 세팅한 후 돌려보니 잘 돌아갑니다. 마지막으로 외부 도색을 깨끗하게 해주었습니다.
