안녕하세요.







이번에 수리하게 될 모터는



ABB IRB 4600 로봇에 4축에 사용되는 모터입니다.

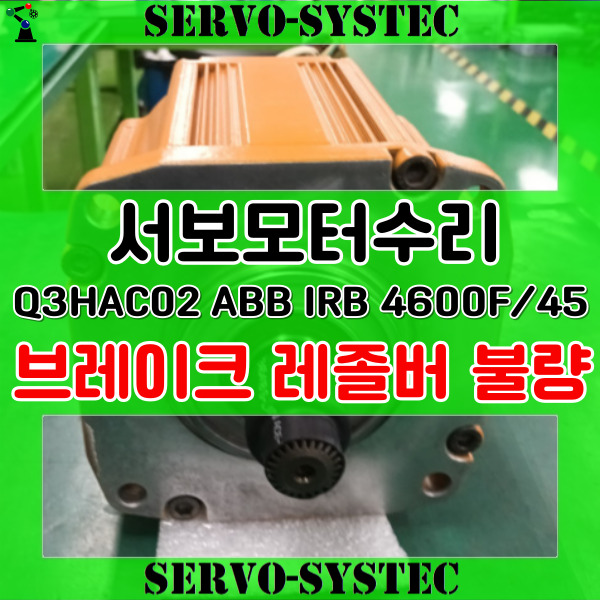

모델: ABB TAMAGAWA AC SERVO MOTOR

품번: Q3HAC02지워짐 ABB IRB 4600F/45





📸 입고사진



모터를 점검 전 외관 상태를 보니 오일이 보이고



슬러지가 보여 브레이크를 확인해보니 브레이크가 해제가 되지 않고



레졸버 또한 오일로 인해 상태가 좋지 않아 분해해 주었습니다.







📸 분해사진



레졸버는 세척을 해주었고



브레이크는 슬러지와 오일로 인해 사용 불가하여



코일은 세척해 주었고 패드는 재생을 통해새로 복구해 주었습니다.



🔍🔍🔍



그 외에도 권선이나 내부 오일을 전부 세척해 주었고



베어링 또한 새로 교체해 주었습니다.





그 후 조립하여 브레이크 토크값 조정해 주었고 정상적으로 동작하는 것을



확인하였습니다.







📸 수리완료



여러 번 구동 테스트를 통해 문제없는 것을 확인하여 수리를 마치겠습니다.



🔽🔽🔽🔽🔽













🤖 구동 테스트 영상 🤖
