MR-J2S-500A 알람 발생 수리 - 납땜 불량 및 발열 문제 해결로 성능 복구 ㅣ "멈춰버린 50W 서보모터" HF-KP053D 파손된 엔코더와 헐거운 커넥터 수리 후기

#MRJ2S500A #서보드라이버수리 #서보알람 #서보에러 #서보앰프수리 #미쓰비시서보모터 #HFKP053D #엔코더불량 #서보알람해결 #엔코더수리





서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍





테스트 영상이 궁금하시다면❗

👇👇👇

https://youtu.be/NLsGtsPX4kg

https://youtu.be/Imm4FlbZ-ZY

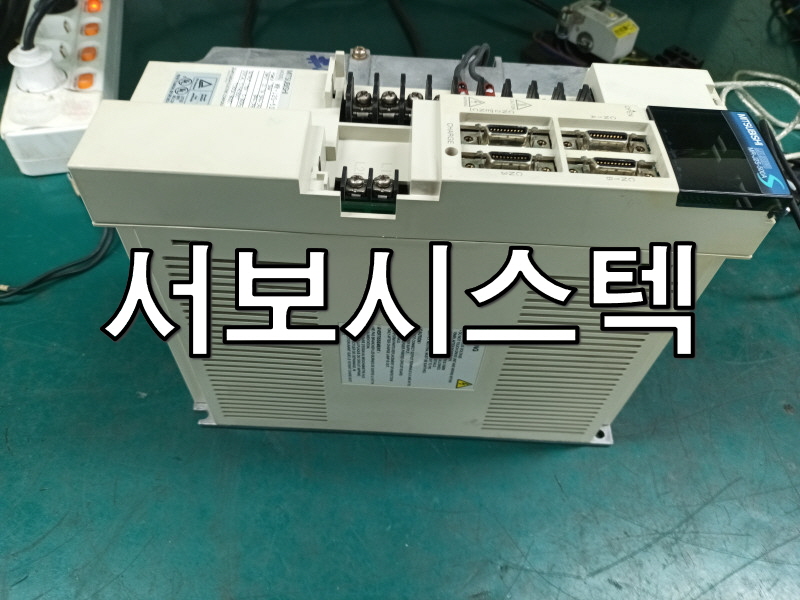

모델:MITSUBISHI AC SERVO DRIVER

품번:MR-J2S-500A

최근 이 서보 드라이버는 전원이 정상적으로 공급되지 않거나 잦은 알람 발생으로 인해 점검을 진행했습니다.


실제로 자주 발생하는 MR-J2S 알람 코드는 AL 10, AL 32, AL 52가 있습니다.

자주 들어오는 증상으로는 소자 소손, 절연 파괴, 과전류, 파라미터 오류, 노후화된 부품 교체 등도 있습니다.

이 제품은 확인 결과, 내부의 IGBT 인버터 모듈이 열화되어 전력 변환이 원활하지 못했고, 평활 콘덴서 또한 노후로 인해 전압이 불안정한 상태였습니다.

수리하는 과정에서 단순히 눈에 보이는 고장만 고친 게 아닙니다. 자세히 뜯어보니 납땜이 살짝 떨어져 접촉이 불안정한 곳도 있었고, 냉각 팬에 먼지가 꽉 차서 열이 밖으로 나가지 못해 기계가 끙끙 앓고 있더라고요.





<입고>

MR-J2S-10A, MR-J2S-20A, MR-J2S-40A, MR-J2S-60A, MR-J2S-70A, MR-J2S-100A, MR-J2S-200A 외 모델 전부 수리가능





그래서 수명에 가장 핵심인 **심장 역할(IGBT 모듈)과 에너지를 고르게 전달하는 부품(콘덴서)**을 아예 새 제품으로 교체했습니다. 떨어진 납땜 자리도 튼튼하게 다시 붙이고 먼지까지 깔끔하게 청소했더니, 이제는 열 걱정 없이 쌩쌩하게 잘 돌아갑니다.

또한 냉각 팬을 꼼꼼하게 청소하고 정상 작동 상태인지 확인했으며, 내부 먼지와 이물질도 완전히 제거해 열 방출 효율을 높였습니다.

수리 완료 후 꼼꼼한 구동 테스트를 거쳤습니다.

모터가 멈칫거리거나 알람이 뜨는 현상 없이 시원하게 잘 작동합니다.

위치 오차나 속도 떨림 문제도 깔끔하게 해결되어, 장비 본연의 정밀한 성능을 그대로 되찾았습니다.





<내부보드>







🔻🔻🔻🔻🔻🔻🔻🔻🔻

---

🔻🔻🔻🔻🔻🔻🔻🔻🔻

















안녕하세요! 산업용 로봇 및 서보 시스템 수리 전문 서보시스텍입니다.

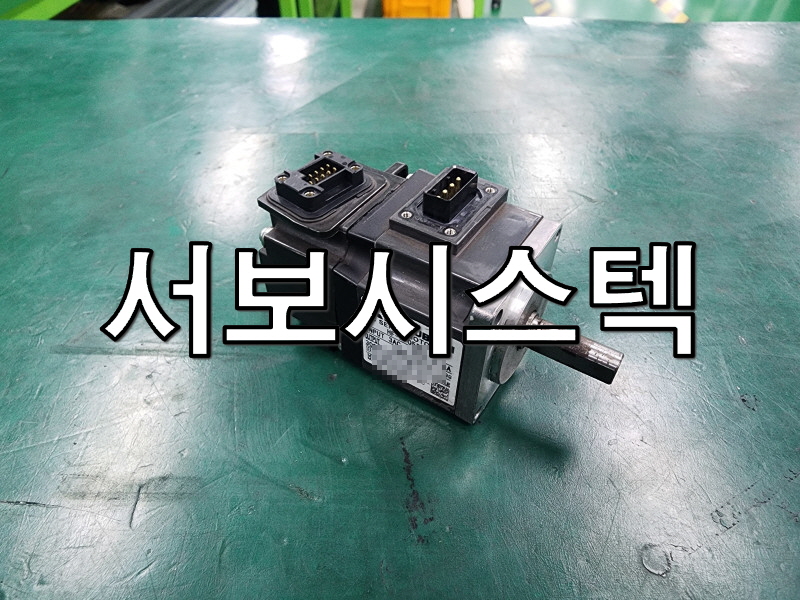

오늘 소개해 드릴 수리 완료 모델은 미쓰비시의 고성능 AC 서보 모터, HF-KP053D입니다.

소형 장비나 정밀 스테이지에서 핵심적인 역할을 수행하는 이 모델의 주요 사양은 다음과 같습니다.

🎀 정격 출력: 50W (초소형·고효율 설계)

🎀 정격 전압/전류: 52V / 0.9A

🎀 정격 회전수: 3000rpm (최대 속도 대응)

🎀 특징: 미쓰비시 MR-J3 시리즈 드라이버와 주로 조합되어 정밀한 위치 제어를 담당합니다.







<입고상태>

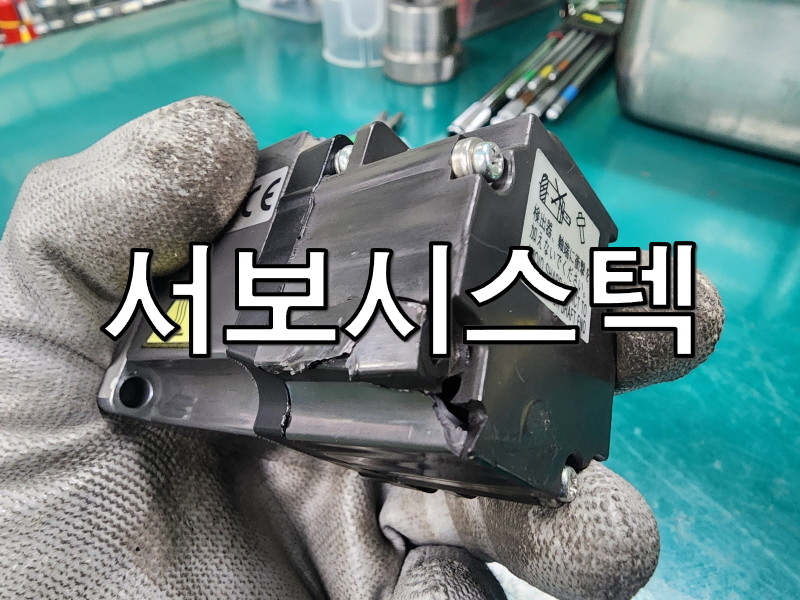

이번에 입고된 제품은 외부 충격이 있었는지 엔코더 커버가 파손된 상태였습니다.

겉만 보고 넘길 수도 있지만, 내부를 정밀하게 살펴보니 커버 파손의 영향으로 엔코더 커넥터까지 많이 헐거워져 접속 불량이 우려되는 상황이었는데요.

나중에 발생할 수 있는 신호 오류를 원천 차단하기 위해, 헐거워진 커넥터를 새 부품으로 교체하는 보수 작업까지 꼼꼼하게 마무리했습니다.

또한 모터 충돌로 인해 엔코더 피드백이 확인되지 않아 엔코더 교체 작업을 진행,

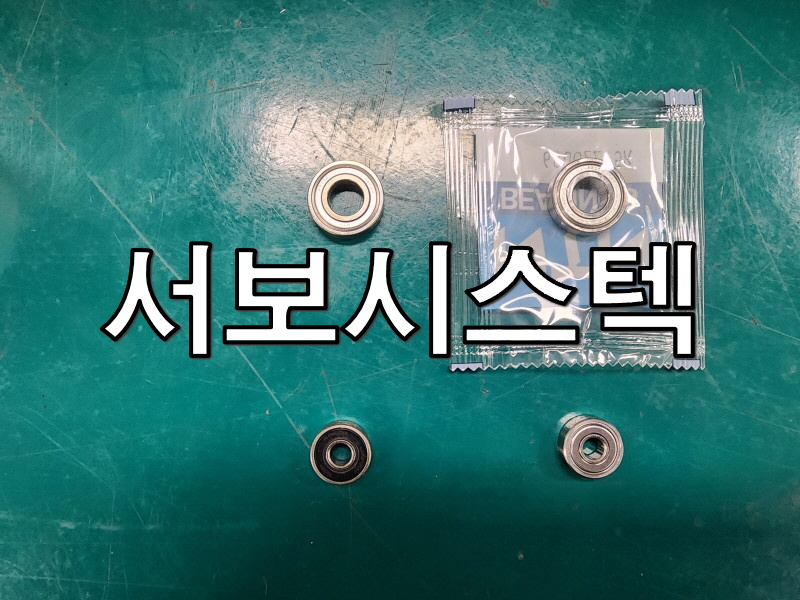

내부 소음으로 인해 전·후 베어링을 모두 신품으로 교체하였습니다.







<분해상태>







마지막으로 샤프트 곳곳에 피어있던 녹들을 깨끗하게 벗겨냈습니다.
반짝이는 본래 모습을 되찾은 뒤에는 구리스를 듬뿍 발라 외부 습기로부터 안전하게 보호막을 씌워주었죠.

내부 청소와 외부 방청까지 모두 마치고 나니 기계가 한결 가볍게 돌아가는 게 느껴지네요.
마지막 시운전에서도 아무런 이상 없이 완벽하게 구동되는 점을 확인하며 수리를 마무리했습니다.







<출고상태>
