서보모터수리 | 고장산업장비수리판매 서보시스텍 ☎01056364346

#미쓰비시MOTOR수리

SGDB-2BDA,SGDB-3ZAD,SGDB-3GAD

산업용장비 로봇 서보 수리 및 판매 전문기업

주식회사 서보시스텍

<입고>

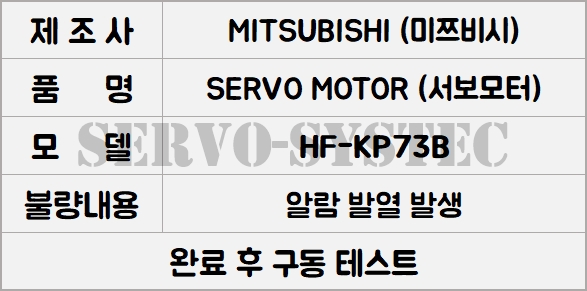

제가 수리한 제품은 MITSUBISHI AC SERVO MOTOR이고 모델은 HF-KP73B입니다
모터 사양으로는 3000rpm 750w입니다

모터가 알람이 발생하고 발열이 생겨 입고가 되었습니다
모터를 점검해 보니 알람 20번이 발생하였습니다

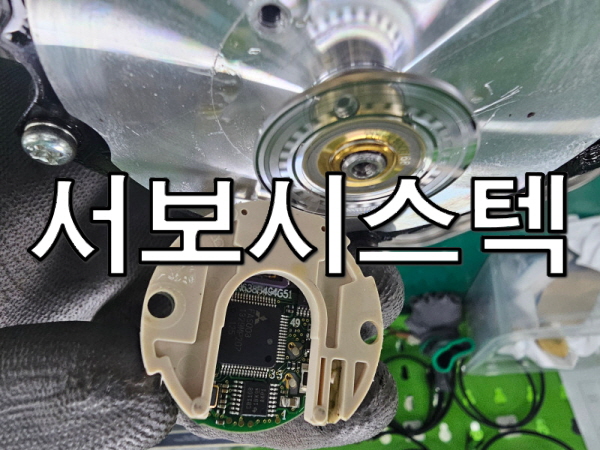

<엔코더>

분해하여 확인해 보니 모터 내부에 오일이 유입되어 엔코더, 모터 내부에 문제를 일으켰습니다
엔코더 부분은 불량이 생겨 정상품으로 교체했습니다

<내부 분해>

모터 내부 오일을 제거해 주고 베어링은 새것으로 교체해 주었습니다

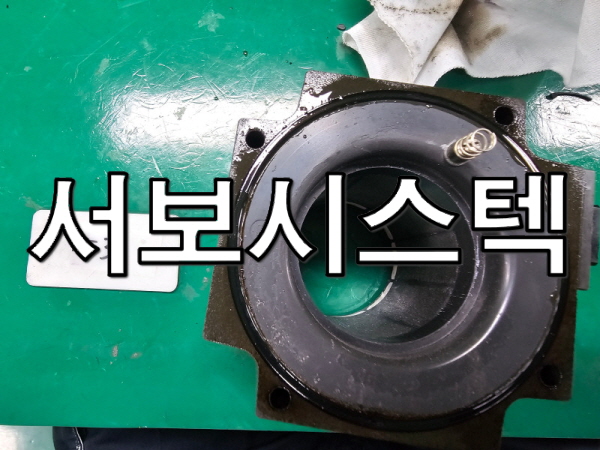

브레이크에 있는 오일들도 모두 제거해 주었습니다🫧

<수리 완료>

모터를 조립하여 작동을 시켜보니 정상 작동하였습니다

🤖 제품 부품 테스트 영상 🤖

서보시스텍 로봇 테스트룸이 궁금하다면❓❔

https://servosystec.tistory.com/7

🌞임직원🌞

🏭회사 전경🏭

📦수리품 보내실 곳🚚

#서보수리

SGDB-3GAD,SGDB-2BDD,SGDB-3ZDD

산업용장비 로봇 서보 수리 및 판매 전문기업

주식회사 서보시스텍

안녕하세요.

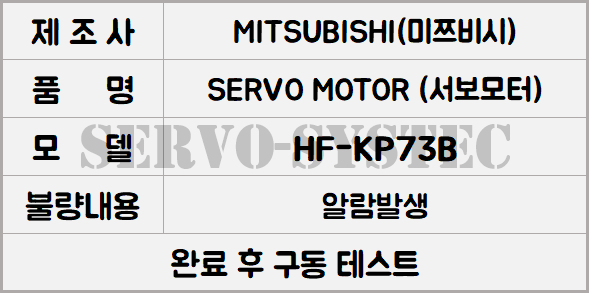

제가 수리한 모델 MITSUBISHI SERVO MOTOR

품번으로는 HF-KP73B입니다.

이 모터는 브레이크가 장착된 모델입니다.

☘ 입고,명판

모터 사양은 입력은 3상 106V 5.2A입니다.

출력으로는 750W RPM은 최대 3000회입니다.

☘ 엔코더, 디스크

입고가 된 이유는 알람 16이 발생한다 하여 입고가 되었습니다.

모터를 점검해 보니 외관으로는 이상 없어 보입니다.

엔코더를 점검해 보니 알람이 발생하여 모터가 작동하지 않습니다.

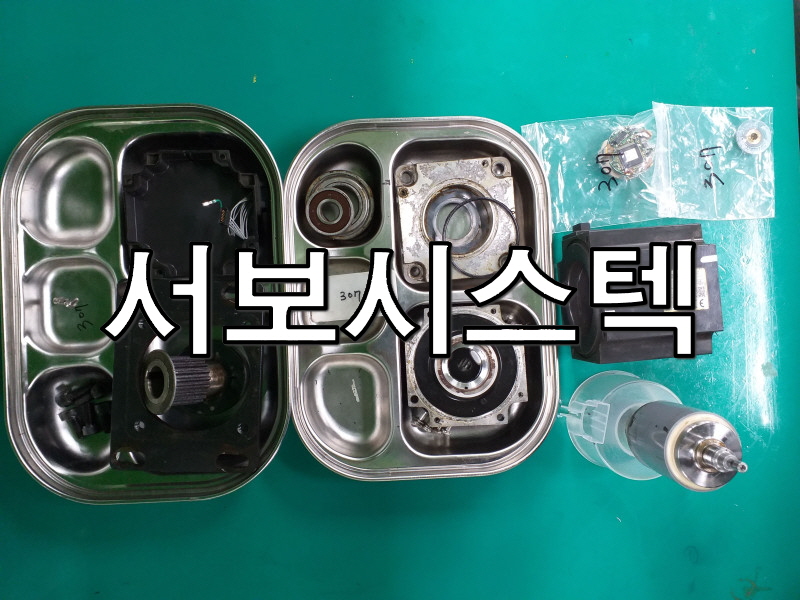

☘ 분해사진

모터를 분해하여 내부 클리닝을 해주고 베어링은 새것으로 교체해 주었습니다.

엔코더는 불량이 난 것으로 확인하여 정상 부품을 이용하여 교체해 주었습니다.

이후 불량이 난 부분을 교체해 주고 내부를 클리닝해준 뒤 조립을 했습니다.

☘ 수리완료

조립 후 모터를 작동 시켜보니 정상적으로 작동합니다.

외관 클리닝을 해준 뒤 모터를 출고하겠습니다.

💟💟💟💟💟

🤖 구동 테스트 영상 🤖

더 자세한 수리진행 알고 싶다면❓❔

https://www.youtube.com/channel/UC9RWup1jofWbw1p7k7S5yKA

🌞임직원🌞

🏭회사 전경🏭

📦수리품 보내실 곳🚚

#모터MITSUBISHI수리

SGDB-2BDA,SGDB-3ZAD,SGDB-3GAD

산업용장비 로봇 서보 수리 및 판매 전문기업

주식회사 서보시스텍

<제품 외부 상황>

제가 수리한 모델은 MITSUBISHI AC SERVO MOTOR입니다

품번으로는 HF-KP73B이고 모터의 입력으로는 3AC 106V 5.2A이며 출력으로는 750W RPM은 3000회입니다

<제품 내부 상황>

모터를 작동시킨 앰프는 MR-J3 시리즈입니다 그리고 브레이크가 달린 모델입니다
모터는 AL16번이 발생하여 입고되었습니다

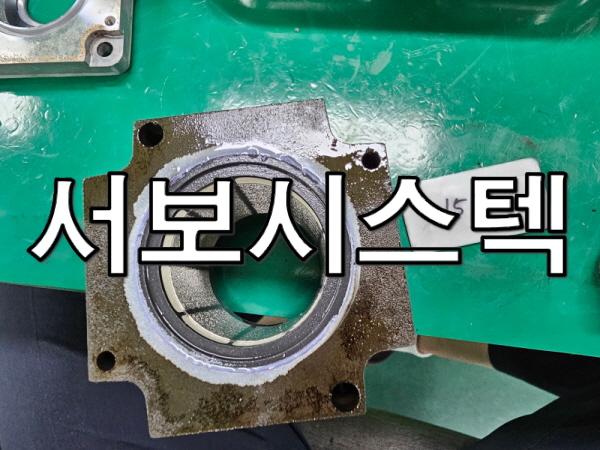

<베어링>

외부 점검으로는 양호합니다 전기적 점검에서도 양호합니다
하지만 기계적 점검에서는 모터가 움직이지를 않습니다😢

<엔코더>

점검에서도 엔코더 문제를 확인했는데 실제로 모터의 수리를 위해 분해해 보니 역시나 엔코더 부분에 문제가 있어 보입니다
엔코더의 부품을 교체해 준 뒤 조립을 하고 작동을 시켜보니 정상적으로 작동이 되는 걸 확인했습니다

<제품 수리 완료 상황>

이상으로 외부 클리닝 후 출고하도록 하겠습니다.

🤖 제품 부품 테스트 영상 🤖

서보시스텍 로봇 테스트룸이 궁금하다면❓❔

https://servosystec.tistory.com/7

<임직원>

<회사 전경>

<수리품 보내실 곳>

#MITSUBISHI모터수리

SGDB-2BDA,SGDB-3ZAD,SGDB-3GAD

산업용장비 로봇 서보 수리 및 판매 전문기업

주식회사 서보시스텍

<미쓰비시 제품 외부>

안녕하세요

이번에 수리한 모터는 MITSUBISHI AC SERVO MOTOR HF-KP73입니다
업체에서 축 이동 시 알람이 발생한다고 수리 의뢰를 해왔습니다

<미쓰비시 제품 내부 분해>

모터를 받아 시운전을 해보니 발진과 함께 과속도 알람이 발생합니다

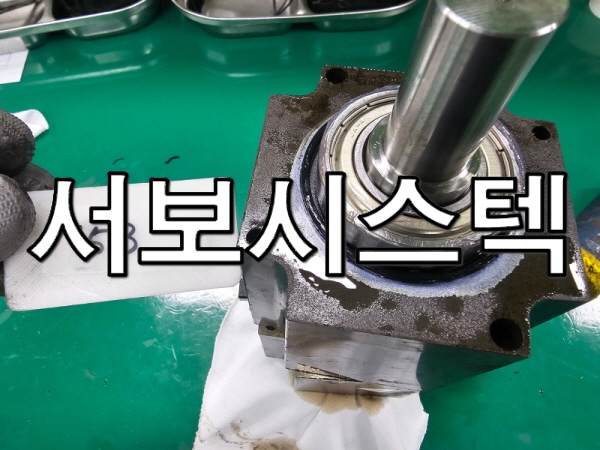

분해하여 내부를 확인해 보니 오일이 유입되어 디스크와 엔코더가 오염되어 있었습니다

<제품>

스테이터 내부에도 오일이 스며들어 계속 흐르는 상황이었습니다
디스크와 엔코더는 모두 정상품으로 교체를 해주었고 스테이터는 장비를 이용해 오일을 완전히 빼주었습니다

<베어링>

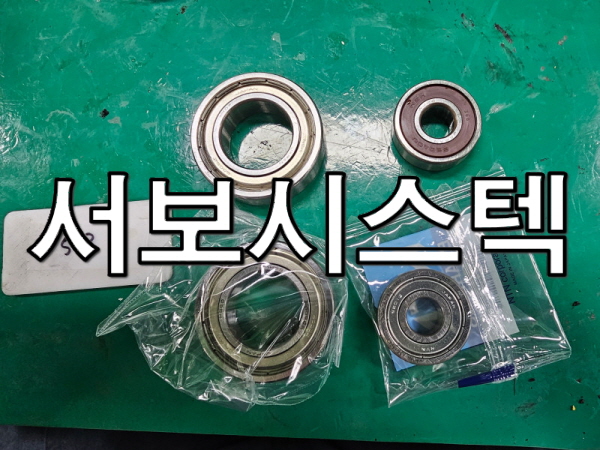

전후 베어링도 소손되어 새것으로 교체해 주었습니다
새 부품들로 조립을 한 다음 시운전을 시키니 알람과 소음, 진동 없이 정상적으로 잘 동작합니다
