오늘수리할제품은  ABB ROBOT DRIVE UNIT이고

품번은 DSQC664 3HAC 030923-001/08 입니다

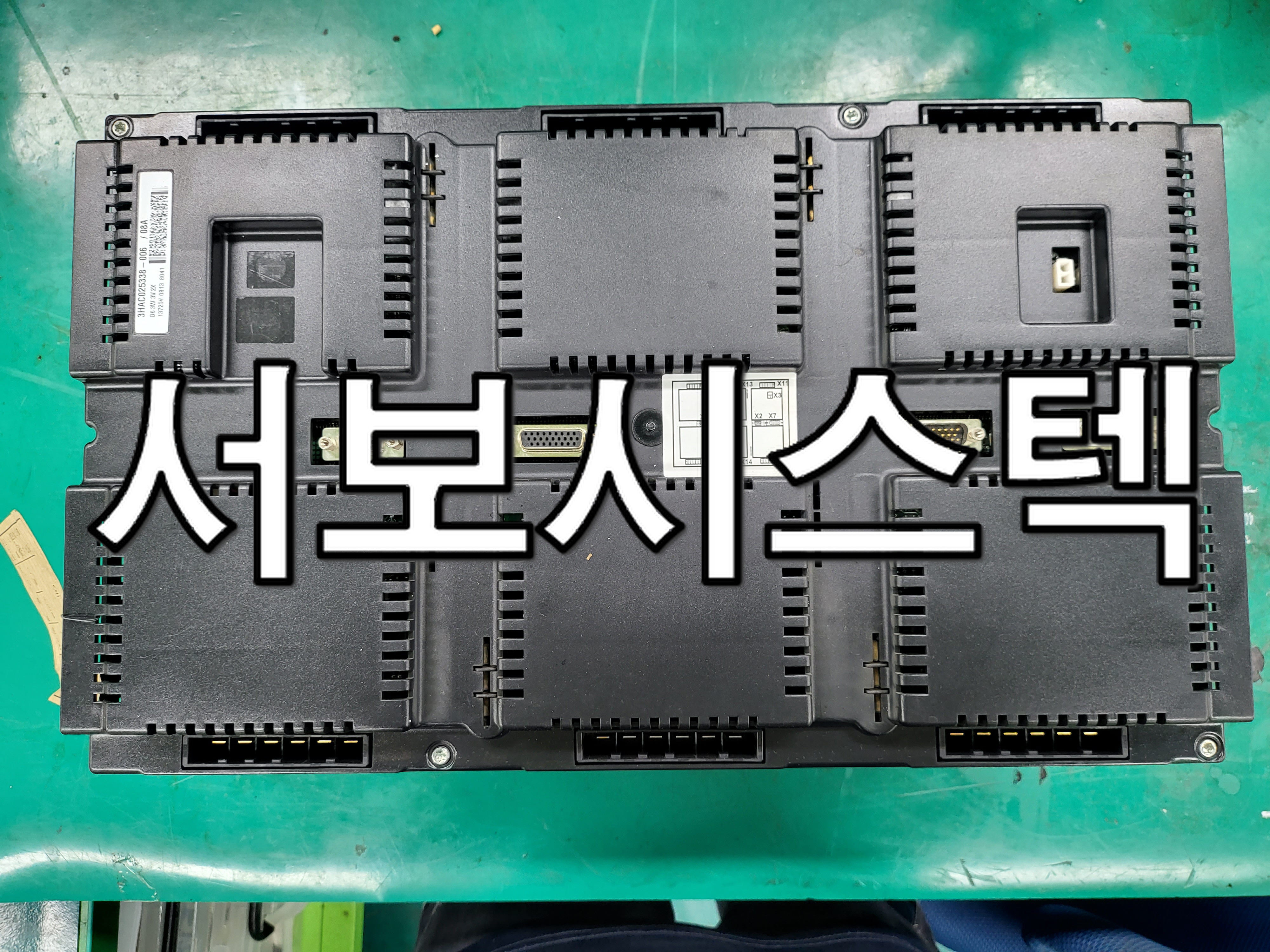

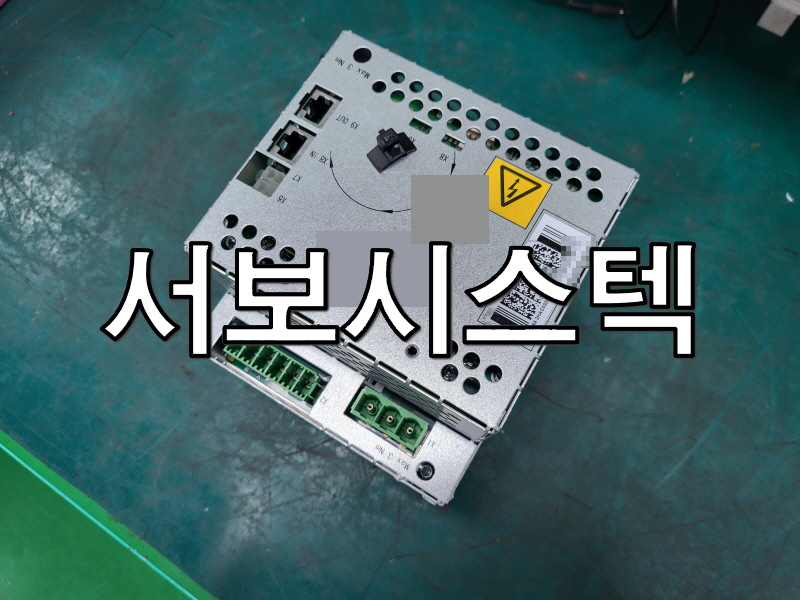

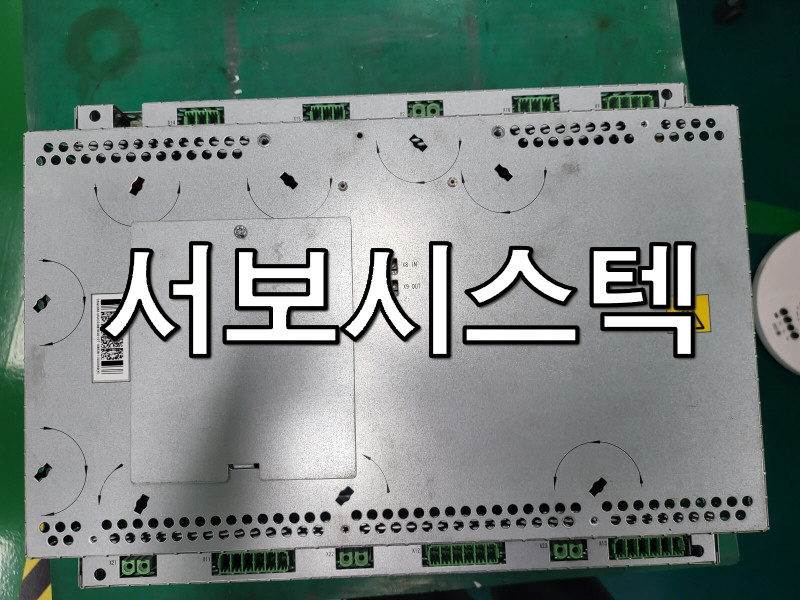

<입고>

DSQC664 제어 모듈은 ABB 로봇 시스템의 모션 및 제어 기능을 담당하며,

고급 로봇 애플리케이션에 적합한 기능을 제공합니다.
이 모듈은 로봇의 정확한 운동 제어, 위치 감지 및 신호 처리 등을 담당하여 효율적이고

 정밀한 작업을 수행할 수 있도록 도와줍니다.

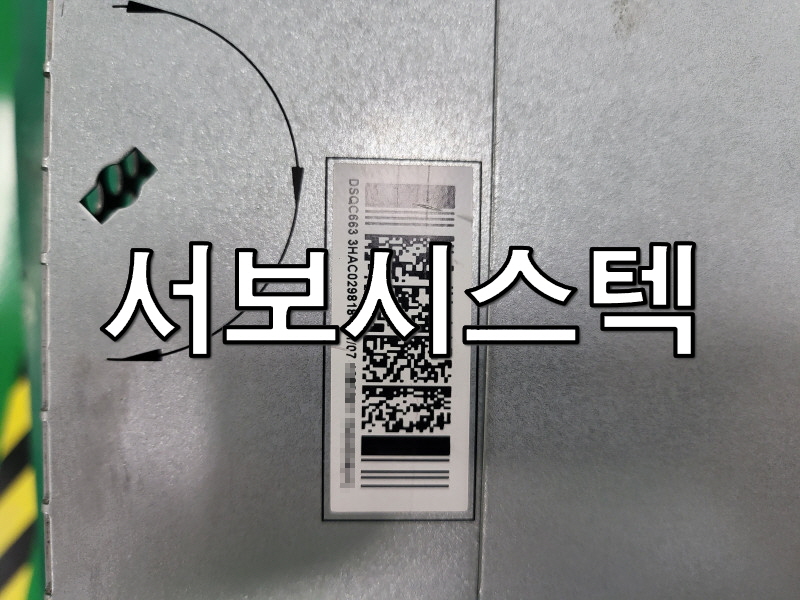

<외관사진>

불량은 모터가 안 돌아가면서 알람이 발생한다고 합니다.

파형 측정장비로 측정해 보니 출력단 쪽이 파형이 안 뜹니다.

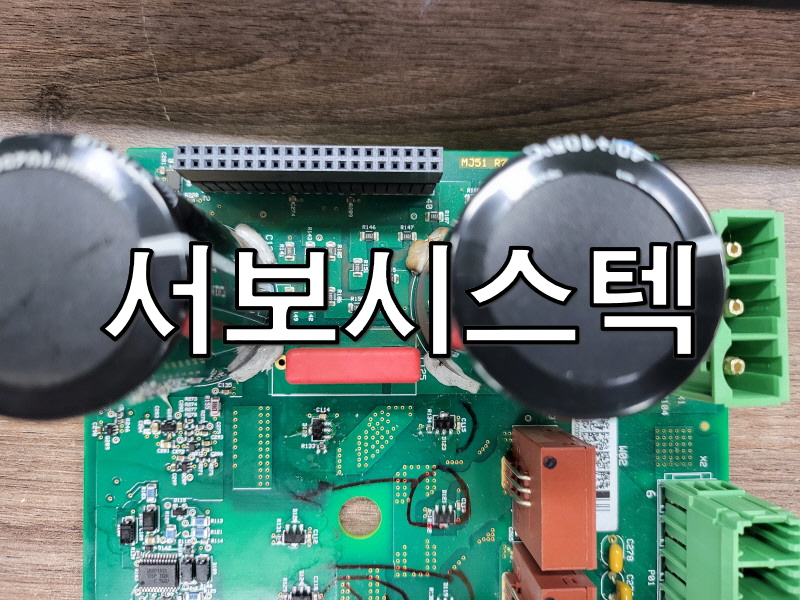

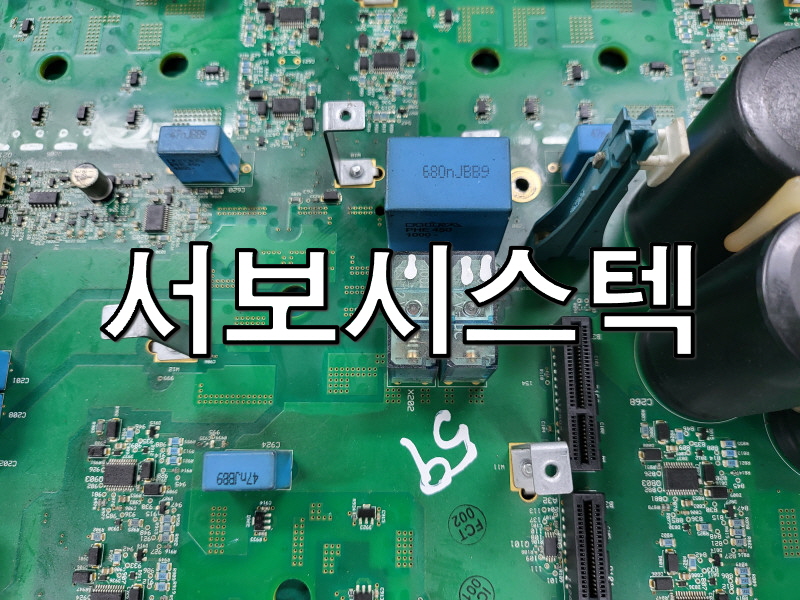

<내부보드>

분해를 하여 확인해 보니 IPM 모듈이 소손되면서 IPM 모듈 위에 있던 기판 회로 부품 소자에도 대미지를 입혔습니다.

IPM 모듈 와 부품 IC를 주문을 하였습니다. 부품이 오기 전까지는 세척을 진행하였습니다.

부품이 오면서 조립을 하고 다시 한번 이상이 없는지 확인하여

 전원 테스트를 해보았습니다.
이상 없이 정상 동작되어 수리 완료했습니다.

🤖 구동 테스트 영상 🤖

더 자세한 수리진행 알고 싶다면❓❔

https://www.youtube.com/channel/UC9RWup1jofWbw1p7k7S5yKA

<임직원>

<회사 전경>

<수리품 보내실 곳>

#ABB로봇수리

산업용장비 로봇 서보 수리 및 판매 전문기업

주식회사 서보시스텍

<입고>

안녕하세요.

이번 수리한 모델은 ABB AC SERVO MOTOR이며, 품번은 3HAC040409-001입니다.

브레이크는 DC 24V 용량이며, 레졸버는 타마가와 타입입니다.

점검 시 레졸버와 브레이크에 문제가 있었습니다.

레졸버를 확인해 보니 불량이었습니다.

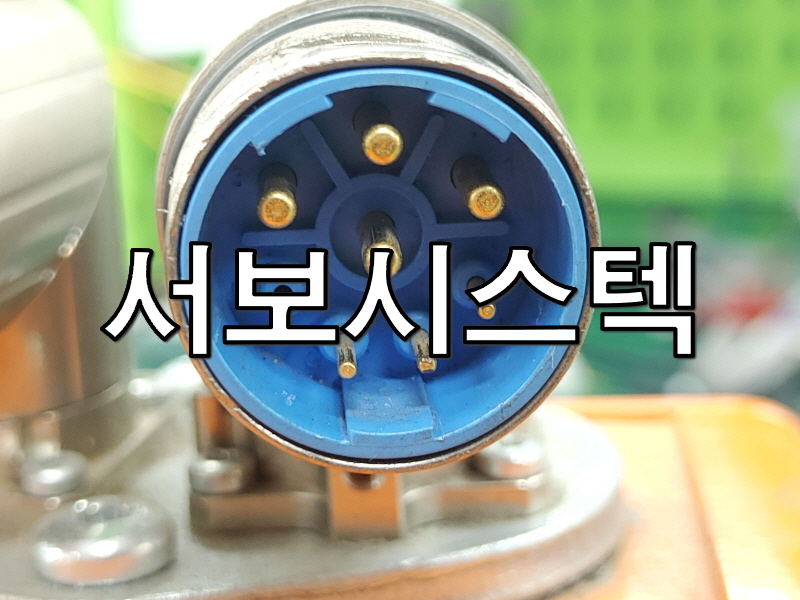

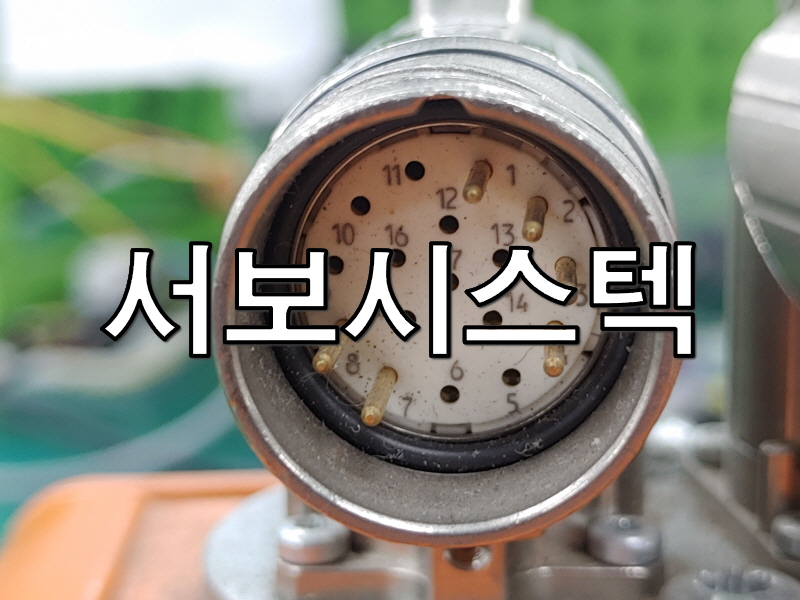

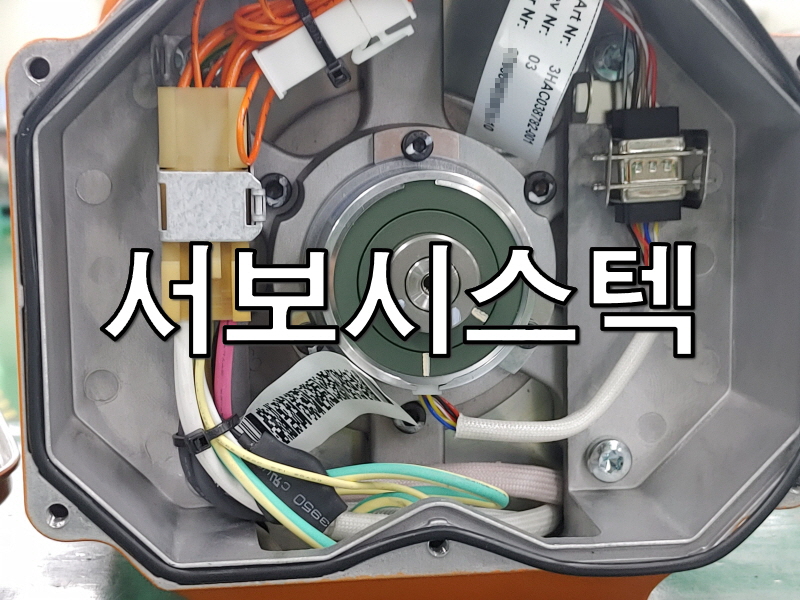

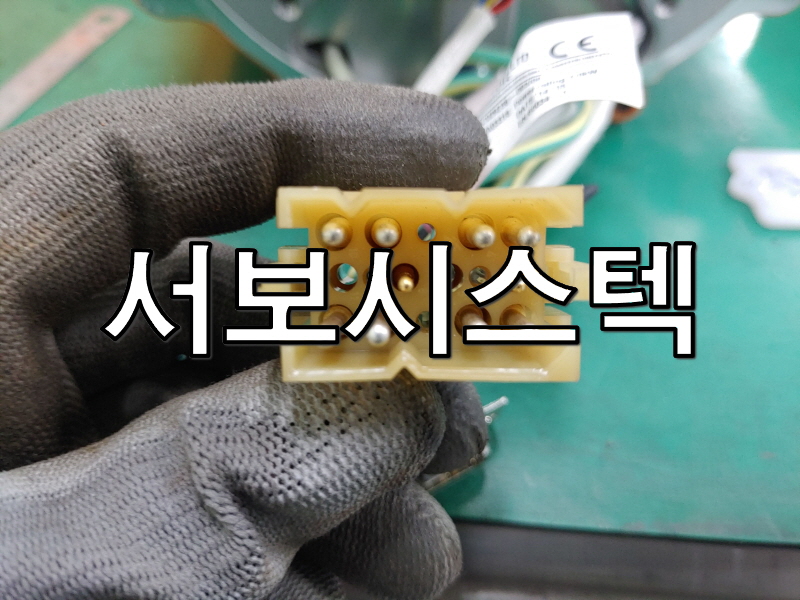

<커넥터, 모터 내부>

모터를 분해하고 내부를 확인해보니 오일이 유입된 상태여서 세척했습니다.

브레이크를 검사해 보니 불량으로 판명됐습니다.

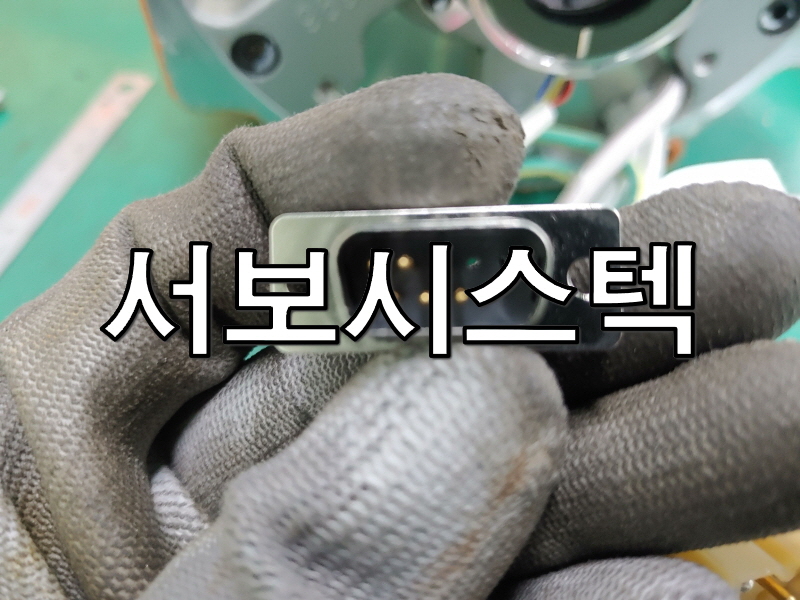

<커넥터, 로터, 브레이크>

교체한 부품은 브레이크, 레졸버, 베어링, 웨이브 링, 오일씰 등을 교체하였으며 로터는 코팅을 하였고 모터는 도색을 했습니다.

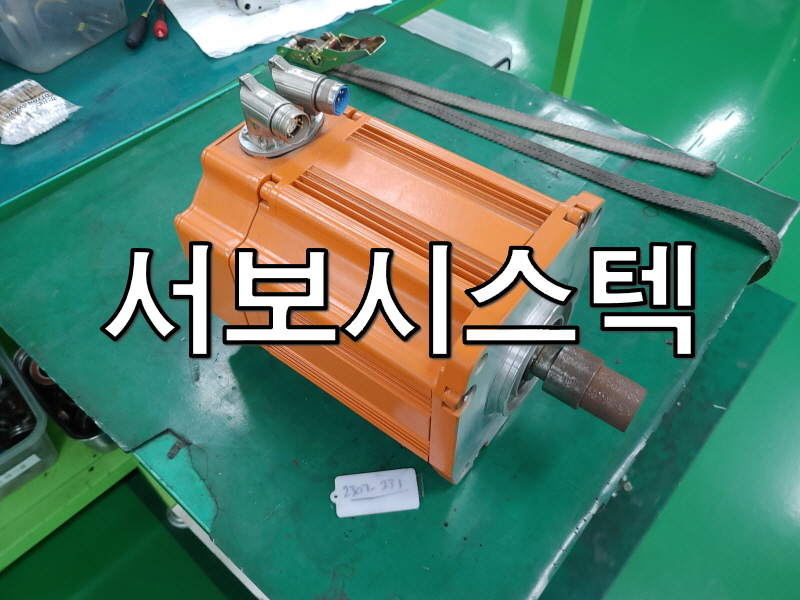

<완료>

구동 테스트를 해보니 잘 동작합니다.

🤖 구동 테스트 영상 🤖

더 자세한 수리진행 알고 싶다면❓❔

https://www.youtube.com/channel/UC9RWup1jofWbw1p7k7S5yKA

<임직원>

<회사 전경>

<수리품 보내실 곳>

#로봇수리

BB로봇수리,ABB로보트수리,ABB로봇수리

산업용장비 로봇 서보 수리 및 판매 전문기업

주식회사 서보시스텍

안녕하세요🍀

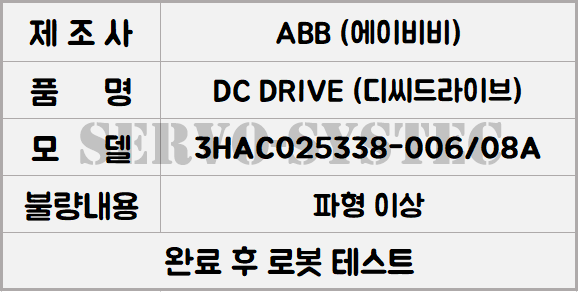

ABB ROBOT DC DRIVE가 들어왔습니다.
