ROBOT/ABB2025. 5. 29. 05:00

서보모터수리 ABB TAMAGAWA AC SERVO MOTOR 3HAC057549-003 모터파손

#ABB모터수리







산업용장비 로봇 서보 수리 및 판매 전문기업

주식회사 서보시스텍











안녕하십니까~!😊




이번에 수리한 모터는

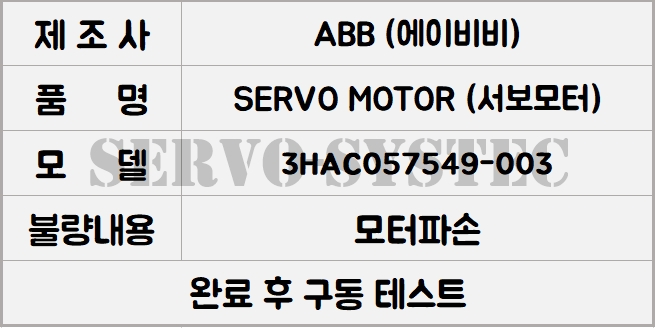

모델: ABB TAMAGAWA AC SERVO MOTOR


품번: 3HAC057549-003






ABB로봇 6축에 장착되는 모터입니다.


브레이크 타입에 엔코더는 레졸버타입 입니다.







🔎입고사진





모터불량으로는 모터 외관이 전부 파손 되어 있습니다.




전면플랜지 파손에 샤프트가 휘어 있습니다.









🔎레졸버





일단 권선저항에는 문제가없기에 분해를 한뒤


문제가 되는 부품을 교체하여 줍니다.







🔎내부사진







로터와 베어링, 전면 플랜지를 교체 해주고 오일씰 또한 교체해줍니다.







다시 조립 해준뒤 레졸버 셋팅을 해주고 외관 세척 도색을 해주었습니다







🔎수리완료





수리완료 후 구동테스트를 해보니 잘 돌아갑니다~

감사합니다!



📌구동 테스트 영상













서보시스텍 로봇 테스트룸이 궁금하다면❓❔

https://servosystec.tistory.com/7






🌞임직원🌞


🏭회사 전경🏭


📦수리품 보내실 곳🚚







저작자표시 비영리 변경금지 (새창열림)
사업자 정보 표시
주식회사 서보시스텍 | 조현섭 | 경상북도 구미시 수출대로 249,(3-2)(공단동) | 사업자 등록번호 : 761-81-00157 | TEL : 070-4136-4346 | Mail : purelove4346@nate.com | 통신판매신고번호 : 호 | 사이버몰의 이용약관 바로가기

'ROBOT > ABB' 카테고리의 다른 글

3HAC029236-001/06 에이비비서보모터수리 브레이크 동작 불량 외부 내부 오일 유입 클리닝  (0) 2025.06.23
에이비비 메인컴퓨터수리 DSQC1000 3HAC042766-001 부팅불가  (0) 2025.05.29
에이비비로봇하네스케이블 ABB ROBOT IRB6650-125/3.2 HARNESS CABLE (BODY CABLE) 교체작업 IRB6650-125/3.2 3HAC024386-001  (0) 2025.05.23
ABB SERVO MOTOR 3HNP03854-1/01 3HNP 03854-1/01(SGMAS-25ARA-AB21)(TS2640N871E172) 에이비비서보모터레졸버불량  (0) 2025.05.15
[에이비비타마가와서보모터수리] 브레이크슬립 ABB TAMAGAWA AC SERVO MOTOR 3HAC057546-003  (0) 2025.05.13
Posted by (주)서보시스텍 | 서보모터수리
ROBOT/ABB2025. 5. 13. 05:00

에이비비타마가와서보모터 브레이크불량수리 ABB TAMAGAWA AC SERVO MOTOR 3HAC057542-003



#ABB모터수리







산업용장비 로봇 서보 수리 및 판매 전문기업

주식회사 서보시스텍





















안녕하세요.



이번에 수리한 모터는

ABB TAMAGAWA AC SERVO MOTOR입니다.
품번은 3HAC057542-003이고

모터 샤프트에는 피니언 기어가 장착되어 있었습니다.







🔎 수리 전 🔍



고장은 ⁉️⁉️

브레이크 불량으로 브레이크에 해제 전압을 인가해도

풀리지 않는 상태였고 모터 외관도 오염이 심한 상태였습니다.







🔎 분해사진 🔍



내부에 오일이 유입되어 있었고

오일로 인한 브레이크 동작 불량을 확인하였습니다.







🔎 엔코더, 브레이크 🔍



브레이크를 분해하여 클리닝 후

토크값을 셋팅하여 재조립을 해주었습니다.





🔎 베어링 🔍



각 파츠들을 클리닝해주었고

전후 베어링과 오일씰을 새것으로 교체해 주었습니다.







🔎 수리 후 🔍



도색까지 마친 후 로봇과 연결하여 시운전을 진행하였고

소음과 진동 없이 부드럽게 정상 동작⭕하는 것을 확인했습니다.



🔽🔽🔽🔽🔽













🤖 구동 테스트 영상 🤖







더 자세한 수리진행 알고 싶다면❓❔

https://www.youtube.com/channel/UC9RWup1jofWbw1p7k7S5yKA






🌞임직원🌞

🏭회사 전경🏭


📦수리품 보내실 곳🚚







저작자표시 비영리 변경금지 (새창열림)
사업자 정보 표시
주식회사 서보시스텍 | 조현섭 | 경상북도 구미시 수출대로 249,(3-2)(공단동) | 사업자 등록번호 : 761-81-00157 | TEL : 070-4136-4346 | Mail : purelove4346@nate.com | 통신판매신고번호 : 호 | 사이버몰의 이용약관 바로가기

'ROBOT > ABB' 카테고리의 다른 글

ABB SERVO MOTOR 3HNP03854-1/01 3HNP 03854-1/01(SGMAS-25ARA-AB21)(TS2640N871E172) 에이비비서보모터레졸버불량  (0) 2025.05.15
[에이비비타마가와서보모터수리] 브레이크슬립 ABB TAMAGAWA AC SERVO MOTOR 3HAC057546-003  (0) 2025.05.13
에이비비로봇수리 IRB6650S-125/3.5 점검 감속기 6축 오일 교체 모터 오버홀  (0) 2025.05.06
IRB6700-175/3.05 3HAC045061-001/12 ABB타마가와모터수리 내부 오일 유입 브레이크 동작 못함 샤프트 회전 불량  (0) 2025.04.26
에이비비서보모터수리 IRB 6700 155/2.8 3HAC055447-004 3HAC055433-001 떨림 소음 발생 내부 오염  (0) 2025.04.26
Posted by (주)서보시스텍 | 서보모터수리
ROBOT/ABB2025. 3. 8. 05:15

[에이비비타마가와서보모터수리] 절연불량 ABB TAMAGAWA AC SERVO MOTOR 3HAC029032-004 3HAC 029032-004



#ABB모터수리







산업용장비 로봇 서보 수리 및 판매 전문기업

주식회사 서보시스텍























안녕하세요.





수리한 제품은 ABB TAMAGAWA AC SERVO MOTOR

품번은 3HAC029032-004 3HAC 029032-004입니다.







📸 입고사진



점검 시  모터 내부에서 오일이 많이 흘러나오는 상황이었는데요..💭

권선과 절연을 제일 먼저 점검 시 절연이 불량이었습니다.







📸 분해사진



아무래도 오일이 스테이터로 유입하다 보니 문제가 생긴거 같습니다.

브레이크 동작에도 문제가 있었습니다.







📸 수리완료



전체적으로 클리닝 작업 및 불량 부품 교체 작업을 해주었습니다.



모든 수리 작업 완료 후 조립하여 테스트 진행 시 정상 동작✅합니다.



🔽🔽🔽🔽🔽













🤖 구동 테스트 영상 🤖







서보시스텍 로봇 테스트룸이 궁금하다면❓❔

https://servosystec.tistory.com/7






🌞임직원🌞


🏭회사 전경🏭


📦수리품 보내실 곳🚚



저작자표시 비영리 변경금지 (새창열림)
사업자 정보 표시
주식회사 서보시스텍 | 조현섭 | 경상북도 구미시 수출대로 249,(3-2)(공단동) | 사업자 등록번호 : 761-81-00157 | TEL : 070-4136-4346 | Mail : purelove4346@nate.com | 통신판매신고번호 : 호 | 사이버몰의 이용약관 바로가기

'ROBOT > ABB' 카테고리의 다른 글

[에이비비로봇디씨드라이브]수리 알람발생 ABB ROBOT DC DRIVE 3HAC025338-006/06A  (0) 2025.03.10
알람발생수리 ABB TAMAGAWA AC SERVO MOTOR 3HAC055433-001 에이비비타마가와서보모터  (0) 2025.03.08
에이비비로봇축컴퓨터수리 알람발생 ABB ROBOTICS AXIS COMPUTER DSQC668 3HAC029157-001/07  (0) 2025.03.08
[에이비비컨트롤러수리] 알람발생 ABB ROBOT CONTROLLER DSQC663 3HAC029818-001/07  (0) 2025.03.08
ABB TEACH 펜던트(ABB TEACH PENDANT CABLE) DSQC679 DSQC 679 3HAC028357-001(3HAC031683-001)수리 메인보드불량  (0) 2025.03.07
Posted by (주)서보시스텍 | 서보모터수리
ROBOT/ABB2025. 2. 27. 05:10

브레이크레졸버불량 ABB TAMAGAWA AC SERVO MOTOR Q3HAC02지워짐 ABB IRB 4600F/45 에이비비타마가와서보모터수리



#ABB모터수리







산업용장비 로봇 서보 수리 및 판매 전문기업

주식회사 서보시스텍























안녕하세요.







이번에 수리하게 될 모터는



ABB IRB 4600 로봇에 4축에 사용되는 모터입니다.


모델: ABB TAMAGAWA AC SERVO MOTOR

품번: Q3HAC02지워짐 ABB IRB 4600F/45





📸 입고사진



모터를 점검 전 외관 상태를 보니 오일이 보이고



슬러지가 보여 브레이크를 확인해보니 브레이크가 해제가 되지 않고



레졸버 또한 오일로 인해 상태가 좋지 않아 분해해 주었습니다.







📸 분해사진



레졸버는 세척을 해주었고



브레이크는 슬러지와 오일로 인해 사용 불가하여



코일은 세척해 주었고 패드는 재생을 통해새로 복구해 주었습니다.



🔍🔍🔍



그 외에도 권선이나 내부 오일을 전부 세척해 주었고



베어링 또한 새로 교체해 주었습니다.





그 후 조립하여 브레이크 토크값 조정해 주었고 정상적으로 동작하는 것을



확인하였습니다.







📸 수리완료



여러 번 구동 테스트를 통해 문제없는 것을 확인하여 수리를 마치겠습니다.



🔽🔽🔽🔽🔽
